Бесконтактное взрывательное устройство НВУ-П «Охота»

Кто нибудь слышал о этой мине кроме того, что ее не возможно обезвредить и реагирует на шаги человека.



Andrey999 пишет:

Кто нибудь слышал о этой мине кроме того, что ее не возможно обезвредить и реагирует на шаги человека.

НВУ-П "Охота" - это не противопехотная мина.
Взрывное устройство НВУ-П предназначено для управления работой пяти противопехотных осколочных мин (выполнение роли датчика и идентификатора цели и выдача команды на подрыв очередной мины).
Устройство состоит из исполнительно-распределительного прибора (электронного блока), сейсмического датчика цели СВ-20П, пяти электронакольных устройств НМ, пяти катушек с микроэлектрокабелем, взрывателя МУВ-4 и пяти осколочных противопехотных мин (например ОЗМ-72, МОН-50).

Водяной пишет:

НВУ-П "Охота" - это не противопехотная мина.
Взрывное устройство НВУ-П предназначено для управления работой пяти противопехотных осколочных мин (выполнение роли датчика и идентификатора цели и выдача команды на подрыв очередной мины).
Устройство состоит из исполнительно-распределительного прибора (электронного блока), сейсмического датчика цели СВ-20П, пяти электронакольных устройств НМ, пяти катушек с микроэлектрокабелем, взрывателя МУВ-4 и пяти осколочных противопехотных мин (например ОЗМ-72, МОН-50).

Это минный узел какой то. Странно а я слышал это противопихотка и проходила испытания в Афгане.

Andrey999 пишет:

Это минный узел какой то. Странно а я слышал это противопихотка и проходила испытания в Афгане.

Неконтактное взрывное устройство НВУ действительно широко применялось в Афганистане.

Водяной пишет:

Неконтактное взрывное устройство НВУ действительно широко применялось в Афганистане.

Я читал что НАТО за информацию об "Охоте" давала большие деньги.

Andrey999 пишет:

Я читал что НАТО за информацию об "Охоте" давала большие деньги.

Неправда. У их есть эта информация.

http://tewton.narod.ru/mines-2/nvu-p.html

csm2000 пишет:

http://tewton.narod.ru/mines-2/nvu-p.html

Я думал это вообще простая мина как допустим МС-2. А оказываеться это намного сложнее чем я предпологал.

да,сложная,но эффективнаяяяяя!! :D хотя поработать и ничего сложного уже и нет..Хоррошая штука!она не только в афганистане применялась.. ;)

кстати,тема по минам находится в инженерной подготовке.. ;)

сапер СпН пишет:

кстати,тема по минам находится в инженерной подготовке.. ;)

А правда говорят что она реагировала только на шаги человека, а допустим на животного не взрывалась?

смотри тут

http://www.spec-naz.org/forum//index.php?s...c=3096&hl=охота

на собак точно не работает,на крупную дичь как я знаю тоже,но не проверял..поэтому брать "охоту" на охоту бессмысленно,кабаньи тропы не перекроешь :D хотя прикольно,все стадо в клочья(сразу и освежует) и стрелять ненадо..только потом осколками зубы ломать.. <_<

Мы ставили НВУ-П на занятиях, эта сволочь достаточно требовательна к элементам питания, если они полу дохлые, срабатывает через раз.

Мы ставили НВУ-П на занятиях, эта сволочь достаточно требовательна к элементам питания, если они полу дохлые, срабатывает через раз.

А с чем ставили?

А с чем ставили?

:D ну я не думаю, что на занятиях в "окончании" стояли противопехотные мины, для психологического момента -достаточно и сигналки, а для тренировки саперов, то и вообще другой сигнализации обозначающей сработку мины.

:D ну я не думаю, что на занятиях в "окончании" стояли противопехотные мины, для психологического момента -достаточно и сигналки, а для тренировки саперов, то и вообще другой сигнализации обозначающей сработку мины.

Вот поэтому я интересовался :D А то вдруг, оказалось бы с боевыми минами. :D

Вот поэтому я интересовался :D А то вдруг, оказалось бы с боевыми минами. :D

из рассказа одного майора приехавшего с курсов "Выстрел" -Время было тяжелое, зима 42г. , учебные боеприпасы выпускались "неприоритетно" занятия по минно-подрывному делу в в\академии....-"тов. офицеры, мина противотанковая ХХ-Х, усилие срабатывания 200кг, поэтому можно по ним пускать пехоту с легким вооружением, еще раз повторяю-200кг." и прыгает на мине...в конце концов она взорвалась, может было, может нет-с етими штуками шутить опасно.

А про саму эту "охоту", что-то вспоминаю, стояли вперемешку с нормальными в ограждении ППД, однако вроде ишаки или верблюды их срабатывали однако.
Ну и пользовали с немного другим "окончанием" изделие с сейсмодатчиками, но подороже, в принципе его можно обмануть, пробовали, обманывали-однако самое большое получалось шагов пять, метра три\четыре, потом оно "подхватывало" идущего или это настройка такая-порог ошибок или спорных решений изделия или недостаточная натренированность наша, но метра два почти у всех получалось.....---- у нас в окончании не мины были!!!

Страшная вещь, скажу вам. Приходилось устанавливать только 1 раз, так эта скотина всю ночь ложно срабатывала, была страшная гроза и сильный дождь, может быть в этом все дело. Обмануть ее можно, но это уже относится в ВТ и на практике проверять не рекомендуется )

Бесконтактное взрывательное устройство НВУ-П «Охота»

Появление новых мин различных классов приводит к разработке методик их обезвреживания. Конструкторы, мин, в свою очередь, реагируют на подобную деятельность своих «конкурентов» и разрабатывают новые виды вооружения, все труднее и труднее поддающиеся разминированию. Одним из результатов подобной гонки стало появление неконтактного взрывательного устройства НВУ-П «Охота». Этот прибор предназначается для управления противопехотными минами и не оставляет саперам противника шансов для обезвреживания.

Устройство НВУ-П было разработано в семидесятых годах прошлого века с целью повышения эффективности противопехотных минно-взрывных заграждений. Характерным недостатком всех противопехотных мин, существовавших в то время, была достаточно высокая вероятность обнаружения, что способствовало их обезвреживанию или уничтожению при помощи специальных средств. Таким образом, для повышения эффективности минных полей требовалось некое новое оружие, способное заранее реагировать на приближение бойцов или саперов противника и срывать любые попытки обнаружения или обезвреживания.

Результатом предварительных работ по новому проекту стало формирование общего облика перспективного комплекса. Было предложено применять комплект, состоящий из нескольких противопехотных мин и специального взрывательного устройства, осуществляющего их подрыв. Подобная архитектура системы позволяла обеспечить максимальную боевую эффективность, а также сулила некоторые другие преимущества.
В составе комплекта, получившего название «Охота», могут применяться противопехотные мины различных типов, соответствующие определенным требованиям. В первую очередь, это выпрыгивающие ОЗМ-72. Кроме того, возможно применение иных боеприпасов, таких как МОН-50 или их аналоги, ПОМЗ-2 и другие. Таким образом, изделие НВУ-П предназначается для управления всеми минами, которые могут оснащаться электронакольными устройствами НМ.

Взрывательное устройство НВУ-П внешне представляет собой металлический цилиндр с несколькими разъемами и другими элементами на верхней крышке. Крышка выполняется съемной и удерживается на своем месте несколькими откидными замками. https://vk.com/russianarmynews Для обслуживания устройства она может сниматься. В частности, демонтаж крышки и присоединенных к ней деталей используется при установке элементов питания.

Корпус НВУ-П имеет диаметр 15,5 см и высоту 36 см. Устройство в сборе весит 4,2 кг. Такие габариты позволяют одному саперу переносить полный комплект «Охота» в составе взрывательного устройства, пяти мин, проводов и т.д.

На крышке устройства предусмотрены несколько разъемов. Один предназначается для подключения датчика цели, в шесть других вставляются штекеры линий управления взрывными устройствами. Кроме того, имеются отдельные разъемы для подключения «Охоты» к блоку тестирования и настройки, а также для соединения с пультом дистанционного управления типа МЗУ. Также предусматривается светодиодный индикатор, предназначенный для вывода информации о состоянии взрывательного устройства в ходе подготовки к работе. Для работы в автономном режиме имеется резьба для установки взрывателя МУВ-4.
Устройство «Охота» условно разделяется на исполнительно-распределительный прибор, сейсмический датчик цели и батарейный блок. Кроме того, оно комплектуется несколькими электронакольными устройствами, катушками с кабелями, элементами питания и т.д. Также в состав комплекта включаются до пяти противопехотных мин соответствующей модели. С целью самоуничтожения устройство комплектуется тротиловой шашкой.

Внутри цилиндрического корпуса устройства НВУ-П располагается электроника исполнительно-распределительного прибора, а также элементы питания. Так, в нижней части корпуса-стакана располагаются шесть батарей типоразмера 373. Над батареями в корпусе размещается электронный блок, отвечающий за обработку сигналов и подрыв связанных с устройством мин.

Для обнаружения движения устройство НВУ-П использует сейсмический датчик СВ-20П. Он выполнен в виде небольшого конического колышка с чувствительным элементом внутри и соединяется с устройством при помощи проводов. Задачей датчика является слежение за обстановкой и регистрация колебаний грунта. Сигналы о колебаниях передаются на электронный блок и обрабатываются им.

Способ установки комплекта «Охота» в определенной мере зависит от типа используемых противопехотных мин. От характеристик этого оружия зависит расстояние между различными элементами комплекта. Неконтактное взрывательное устройство НВУ-П устанавливается в лунке соответствующих размеров. При этом к нему подключается сейсмический датчик СВ-20П, который втыкается в грунт. На некотором расстоянии вокруг взрывательного устройства устанавливаются пять мин соответствующих типов. Перед установкой устройства в лунку на его боковой поверхности при помощи изоленты крепится тротиловая шашка. Она оснащается взрывателем, который подключается к одному из разъемов на крышке НВУ-П.
Мины ОЗМ-72 или подобные рекомендуется устанавливать на дистанциях от 2 до 15 м от прибора управления. Мины оснащаются электронакольными устройствами НМ, которые, в свою очередь, соединяются с взрывательным устройством при помощи микрокабелей.

Расположение «Охоты» и отдельных мин зависит от некоторых факторов. По имеющимся данным, сейсмический датчик устройства НВУ-П способен обнаружить идущего человека на дистанциях порядка 150 м. На дистанции около 90 м происходит распознавание цели. При приближении цели на дистанцию 15-20 м устройство может выдавать команды на подрыв мин. https://vk.com/russianarmynews Таким образом, мины должны располагаться в пределах этого радиуса с таким расчетом, чтобы их зоны поражения максимально перекрывались. Это позволяет максимально увеличить эффективность всего комплекта за счет возможности многократной атаки одного и того же небольшого района.

Алгоритм подготовки устройства НВУ-П к работе зависит от используемого режима работы. Эта система может работать в автономном и управляемых режимах. В управляемом режиме к прибору подключается кабель управления от пульта типа МЗУ. Находясь на безопасном расстоянии (не менее 200 м), минер-оператор может самостоятельно подать команду на подрыв управляемых боеприпасов.https://vk.com/russianarmynews Управляемый режим работы имеет одну характерную особенность: в таком случае комплект «Охота» может быть отключен, снят и перенесен на новое место.

Для работы в автономном режиме прибор НВУ-П оснащается взрывателем МУВ-4, который вкручивается в соответствующее гнездо крышки. На последнем этапе подготовки комплекта к работе сапер должен извлечь чеку взрывателя, после чего начинается процесс приведения системы в боевое положение. Задачей взрывателя является отсчет времени (6-36 минут), после чего срабатывает ударный механизм, и ударник взрывателя замыкает боевую электрическую цепь взрывательного устройства. После этого комплект «Охота» начинает боевую работу.
Методика работы комплекта «Охота» в автономном режиме выглядит достаточно просто. В течение длительного времени взрывательное устройство находится в грунте и регистрирует его колебания. Электронный блок получает сигналы с сейсмического датчика и анализирует их характер. По амплитуде и другим особенностям колебаний электроника распознает потенциальные цели и рассчитывает дальность до них. Как уже упоминалось, цель типа «человек» засекается на дальности до 150 м и опознается на 90 м.

При дальнейшем приближении цели устройство готовится к подрыву мин. При приближении бойцов противника на расстояние порядка 15-20 м подается команда на подрыв одной из мин. ОЗМ-72 или другой подобный боеприпас подрывается и поражает противника потоком осколков. По некоторым данным, устройство НВУ-П способно определять азимут на цель и подрывать мину, находящуюся на пути приближающейся цели.

После взрыва устройство управления продолжает следить за колебаниями грунта. Если активность противника продолжается, а вибрации свидетельствуют о близком его нахождении, подается команда на подрыв второй мины. По такому алгоритму взрывательное устройство поочередно взрывает все пять мин. Одновременно с последней миной подрывается тротиловая шашка на корпусе прибора, в результате чего он уничтожается и не может стать трофеем противника.

Главным плюсом подобного алгоритма работы является возможность последовательно атаковать один и тот же участок при помощи нескольких мин. С точки зрения тактики это означает, что осколки первой мины поразят несколько бойцов противника, после чего риску подвергнутся другие солдаты. При попытке помочь раненым они будут вынуждены приблизиться к «Охоте» и войти в зону поражения следующей мины. Таким образом, один комплект с устройством НВУ-П способен нанести серьезнейший ущерб отряду противника, на пути которого были установлены мины.
Срок службы комплекта «Охота» ограничивается только временем разряда используемых батарей. Электронный блок следит за зарядом элементов питания и при его выработке подает команду на самоуничтожение мин и самого взрывательного устройства. При работе в управляемом режиме имеется возможность отключить устройство НВУ-П, извлечь его из грунта и заменить батареи. Кроме того, в таком случае появляется возможность установить комплект на другом месте. В автоматическом режиме работы подобная возможность отсутствует. В зависимости от окружающих условий, интенсивности передвижения в радиусе действия датчика и других факторов время работы устройства может достигать 8-9 месяцев.

Комплект «Охота» с неконтактным взрывательным устройством считается необезвреживаемым. Большая дальность обнаружения целей не позволяет эффективно применять существующие средства поиска взрывных устройств, находясь на безопасном расстоянии. Приближение к заминированному участку представляет большую опасность, поскольку команда на подрыв мин может быть подана в любой момент. Таким образом, успешный поиск и разминирование «Охоты» не представляются возможными.

Для обезвреживания минных полей, устроенных с использованием устройства НВУ-П, могут использоваться тралы различных типов, удлиненные заряды и т.п. специальное оборудование, приводящее к разрушению взрывных устройств. Обезвреживание без разрушения невозможно.

Неконтактные взрывательные устройства НВУ-П поставляются в специальных укупорках и комплектуются набором дополнительного оборудования. В каждом ящике укладываются четыре прибора управления, прибор проверки, четыре взрывателя МУВ-4, четыре накольных механизма НМ и кабель для пульта управления. Также в укупорку помещается по пять комплектов накольных устройств (по пять НМ с кабелями), а также пять сейсмических датчиков СВ-20П. Наконец, в укупорке предусматривается место для изоленты и 24 элементов питания. Таким образом, в распоряжении минеров имеются четыре устройства НВУ-П с сопутствующим оборудованием, запасной датчик и комплект устройств НМ.
При подготовке к выходу на минирование саперы должны извлечь из укупорки необходимые изделия, а также укомплектовать их противопехотными минами, тротиловыми шашками и другими элементами комплекта «Охота», поставляемыми отдельно.

Известно, что устройство НВУ-П со временем было модернизировано до состояния НВУ-ПМ. Этот вариант прибора управления отличается некоторыми особенностями конструкции и электроники, а также имеет немного иные боевые качества. Одним из главных нововведений является программируемый таймер. Это устройство позволяет переводить «Охоту» в рабочий режим по заранее установленному расписанию. Таким образом, в определенные периоды времени минное заграждение активно и готово атаковать противника, а в другие полностью безопасно для передвигающихся по охраняемому участку.

Комплект «Охота» был принят на вооружение в середине семидесятых годов и в дальнейшем неоднократно использовался в боевых условиях. Имеются сведения об успешном применении подобного вооружения во время войны в Афганистане. Мины и приборы управления, не имеющие никаких демаскирующих элементов, были эффективным способом уничтожения отрядов и караванов противника. Использовавшиеся моджахедами методики поиска взрывных устройств не позволяли своевременно обнаружить мины и после обезвредить их. Кроме того, поочередный подрыв мин, управляемых устройством НВУ-П, делал невозможной нормальную работу саперов противника и приводил к достаточно быстрому уничтожению целых отрядов.

По имеющимся данным, системы семейства «Охота» до сих пор состоят на вооружении инженерных войск и предлагаются в качестве эффективного средства уничтожения пехоты противника на марше или в наступлении. Оригинальный способ поиска целей и возможность последовательного подрыва нескольких взрывных устройств обеспечили высокие боевые характеристики и возможность правильного решения поставленных задач.





 Дальнейшее развитие "Охоты" Все из открытых источников

Неконтактное взрывательное устройство НВУ-П2

Тактико-технические характеристики:

Комплектность изделия:
изделие НВУ-П2, шт.	1
пульт управления ПП-01, шт.	1
катушка с участком линии управления 100м, шт.	4
кабель радиолинии, шт.	1
устройство накольное, шт.	24
элемент ЛТ 26500 С10 (ТЛ-5,5) 102.000.000ТУ, шт.	2
имитатор (срабатывания), шт.	1
пробойник, шт.	1
молоток 7850-0103 Ц15.хр ГОСТ2310-77, шт.	1
ключ, шт.	1
лента ПВХ 15х0,2 1 сорт ГОСТ 16214-86г., кг	0,1
штырь, шт.	1
упаковка, шт.	1
Тип изделия	неконтактный, сейсмического принципа действия
Габаритные размеры max, мм:
изделия НВУ-П2 (по корпусу)	200х110х62
пульта управления (по корпусу)	198х140х100
катушка с участком линии управления	130хØ145
упаковки	661х598х221
Масса max, кг:
изделия НВУ-П2 (без элемента ЛТ26500 С10)	1,55
пульта управления	2,1
катушки с участком линии управления	2,2
упаковки с изделием	36,5
Время дальнего взведения, мин	3,0 +- 0,3
Изделие реагирует на:
идущего человека;
бегущего человека;
группы людей до 10 человек;
ползущего человека.
Радиус реагирования изделия, м	до 20
Изделие не срабатывает и сохраняет работоспособность:
при проезде автотраспорта на расстояниях, м	свыше 30
при пролёте вертолёта на высотах свыше, м	50
в условиях огня стрелкового оружия
при взрыве заряда ВВ массой до 0,2 кг на расстояниях, м	свыше 20
при проезде гусеничной техники на расстояниях, м	свыше 50

• многократный, при помощи пульта, перевод в безопасное состояние и обратно;
• многократное, при помощи пульта, переключение в боевое состояние из автономного режиа в управляемый режим и обратно;
• поочерёдный подрыв (до четырёх) боеприпасов в автономном режиме;
• избирательный подрыв и подрыв четырёх боеприпасов залпом в управляемом режиме;
• дискретную установку пультом времени самоликвидации боеприпасов в автономном режиме на срок 7, 14 или 28 суток;
• контроль состояния и режимов изделия;
• световую индикацию на пульте управления:
  — о состоянии изделия — боевое, безопасное;
  — о режиме работы изделия — автономный, управляемый;
  — о поступлении команды на подрыв боеприпасов в автономном режиме;
  — о появлении цели в зоне реагирования в управляемом режиме;
  — о целостности линии управления;

• звуковую и световую индикацию при появлении цели в зоне реагирования

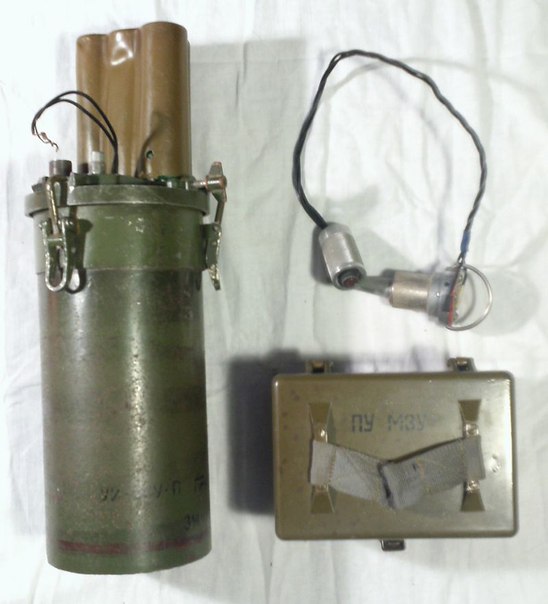

А по этому прибору кто-нибудь может пояснить?

33 минут назад, wlad99999 сказал:

А по этому прибору кто-нибудь может пояснить?



все же ясно))) сейсмические датчики связаны с ОЗМ-72

По моей скудной информации это предшественница  НВУ-П Охота. Под номером один- исполнительный блок, два- источник питания, три- сейсмоприёмники и четыре- ОЗМ-ки. Применялась в Афганистане.  В отличие от Охоты - менее известна. Информации в интернете почти никакой.

34 минут назад, wlad99999 сказал:

По моей скудной информации это предшественница  НВУ-П Охота. Под номером один- исполнительный блок, два- источник питания, три- сейсмоприёмники и четыре- ОЗМ-ки. Применялась в Афганистане.  В отличие от Охоты - менее известна. Информации в интернете почти никакой.

"Охота" - это взрывательное  устройство ( так сказать мозги). А к ней можно и МОН и ОЗМ присоеденить. На Вашей картинке схема подключения. Все правильно - появилось изделие   впервые в Афгане.
