6 минут назад, Drew сказал:

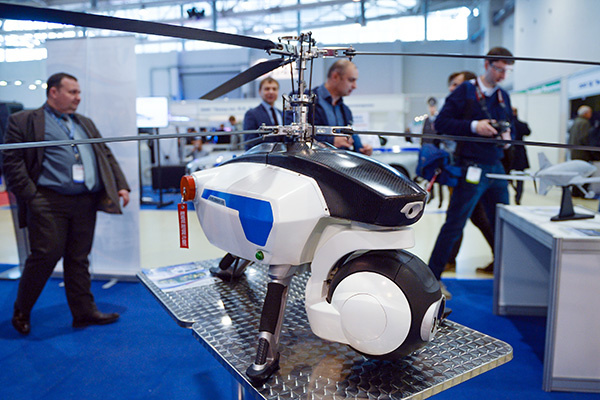

Супер дрон made in Ukraine

Сантехники? (первая мысль пришедшая в голову)

CША Беспилотный истребитель-бомбардировщик: быстрый и смертоносный

Источник

США роболодки.

Цитата

Проект имеет название «Рой 2» и использует небольшие автономные патрульные катера для наблюдения за гаванями. Четыре беспилотника могут сообща окружить неизвестное судно, идентифицировать его и «предпринять необходимые действия», то есть оставить в покое или же совершить нечто иное. Пока, правда, катера не вооружены.

Автономная роевая система была впервые продемонстрирована в 2014 году, когда она защищала симуляцию корабля от симуляций противника. Во флоте полагают, что со временем автономные катеры смогут осуществлять миссии сопровождения, доставлять припасы на берег, очищать акватории от мин, а также ставить их.

В этих роях задействованы две ключевые технологии. Во-первых, способность четырех патрульных катеров делиться ситуационной обстановкой, полученной от радаров, а, во-вторых, способность катеров коллективно принимать решения. Портативное устройство под названием CARACaS (Контрольная архитектура для робокоманд и воспринимания) может быть установлено практически на любую лодку, после чего та станет полноценным ботом роя. И только время может сказать, на что еще будут способны такие системы.

источник

17 часов назад, Море сказал:

первого автономного истребителя-бомбардировщика, первого дрона, который выведет войну дронов на новый уровень.

Технологии борьбы с беспилотниками.

Учитывая разнообразие возможных угроз и сценариев, в которых человек не принимает прямого участия, технологии борьбы с беспилотными летательными аппаратами (БЛА) все больше интересуют вооруженные силы, силы безопасности, полицию и даже частные охранные структуры, поскольку растущее использование и доступность БЛА вызывает озабоченности у высшего военного руководства, органов безопасности и правоохранительных органов.

Нашумевшие события в разных странах мира, связанные с БЛА, от падения беспилотника на лужайку Белого дома до мистических аппаратов, летавших вокруг Эйфелевой башни, вывели технологию БЛА и некоторые связанные с ними риски в центр всеобщего внимания. Мы являемся свидетелями резкого подъема интереса к решениям в сфере борьбы с беспилотниками (далее противобеспилотные решения), так как потенциальные угрозы варьируются от мини-БЛА (менее 20 кг) и малоразмерных БЛА (20-150 кг) и до тактических БЛА. Доступность небольших БЛА создает проблемы с безопасностью, поскольку они уже временами мешают повседневной деятельности аэропортов, создают угрозу важной инфраструктуре и общественным мероприятиям, либо в связи с безответственным поведением операторов, либо в качестве средства преднамеренного нанесения вреда.

Израильская компания IAI недавно разработала несколько наземных систем DRONE GUARD (на фото) для обнаружения, слежения и выведения из строя (глушения) беспилотников в ответ на растущие глобальные озабоченности в сфере безопасности, связанные с всё большим распространением недорогих и простых в эксплуатации дистанционно управляемых летательных аппаратов

Компания Rafael Advanced Defence Systems недавно представила свою IRON BEAM HEL в качестве системы для перехвата неуправляемых ракет, артиллерийских снарядов и мин и борьбы с беспилотниками. Помимо разработки систем борьбы с беспилотниками, подразделение противовоздушной борьбы PATRIOT израильских ВВС меняет свои учебные программы с целью подготовки к этой новой угрозе

Беспилотники даже без вооружения могут быть очень опасными, поскольку они могут использоваться для сбора разведывательной информации для преступных или террористических целей, в то время как полезная грузоподъемность может быть использована для транспортировки самодельных бомб и подобных им устройств (например, предлагаемые почтовой службой DHL беспилотник PaketKopter и интернет-магазином Amazon беспилотник Prime-Air Delivery могут нести до 2 кг груза). Так называемое самопровозглашенное Исламское государство (запрещено в России) уже использовало обычные мини-БЛА для обеспечения воздушного обзора в реальном времени целевых районов и координации атак. Видеокадры этих ударов даже использовались для рекламного видео и широко распространены в Интернете.

Великобритания приняла эту угрозу столь серьезно, что в 2012 году британские ВВС и компания Selex-ES (в настоящее время Finmeccanica Airborne & Space Systems) разработали и развернули интегрированную противобеспилотную систему в Лондоне для защиты Олимпийского стадиона. Эта система была в дальнейшем усовершенствована и использовалась для защиты лидеров стран на саммите G8 в 2013 году в Северной Ирландии и затем на саммите НАТО в 2014 году в Уэльсе.

Важно отметить, что различные сценарии оказывают огромное влияние на возможные решения. В то время как тактические беспилотники не так уж сильно отличаются от обычных самолетов и вертолетов и, как правило, борьбу с ними можно вести традиционными противовоздушными средствами, БЛА Class-I меньшего размера определяют совершенно иной набор требований. Реализуются зачастую два разных подхода: либо отнесение БЛА к тому же большому семейству небольших винтокрылых аппаратов (по зарубежной классификации LSS – low slow small – низколетящий медленнолетящий небольшой), либо вместо этого применение методики, так или иначе связанной с перехватом неуправляемых ракет, артиллерийских снарядов и мин C-RAM (Counter-Rockets, Artillery, Mortar).

Квадрокоптеры для доставки товаров Prime-Air Delivery и PaketKopter (внизу)

Рабочая группа НАТО SG-170 провела ряд исследований на тему «Перехват наземной ПВО низколетящих и медленнолетящих малоразмерных воздушных целей», последнее из которых было опубликовано в 2013 году. В нем оцениваются доступные средства обнаружения, классификации и исполнительные компоненты, позволяющие справляться с подобными целями (подробнее см. ниже).

Триангулируй и отслеживай

Небольшим БЛА присуща малая заметность и очень ограниченные сигнатуры в большинстве сфер: оптической, акустической, радиолокационной и инфракрасной. Определение этих сигнатур может быть реализовано за счет электронного наблюдения за частотами, используемыми для контроля беспилотника или для передачи видеосигнала с его камеры. В действительности, переполненный электромагнитный спектр, зачастую встречающийся в городах, серьезно осложняет процесс распознавания. Меры противодействия могут включать как функциональное поражение (глушение канала управления, глушение или имитация сигнала GPS, ослепление сенсоров или нарушение работы электроники), так и прямое поражение (луч лазера или перехват огнем из пушки или ракетой).

Впрочем, обнаружение и противодействие должны разрабатываться в соответствии с тактическим сценарием. Защита развернутых подразделений в передовом пункте базирования отличается от обеспечения защиты гражданского аэропорта, а решение для переполненного стадиона совсем иное, чем решение для морского судна в море. Постоянная защита важной инфраструктуры требует более сложных решений, чем временная изгородь вокруг политического события на высшем уровне.

Федеральное управление гражданской авиации США (FAA) в настоящее время направляет силы на обеспечение безопасности аэропортов от потенциально опасных беспилотников. В мае 2015 года компания CACI International получила контракт в рамках программы Pathfinder управления FAA на разработку и демонстрацию системы SKYTRACKER автоматического обнаружения, идентификации и слежения. Система представляет собой набор сенсоров, установленных по периметру охраняемого объекта и определяющих местоположение несанкционированных БЛА, залетающих в запретную зону (5 миль от аэропорта), производит триангуляцию (метод определения положения геодезических пунктов построением на местности систем смежно расположенных треугольников, в которых измеряют длину одной стороны (по базису) и углы, а длины других сторон получают тригонометрически) и отслеживание позиции наземных операторов беспилотников.

Система SKYTRACKER борьбы с беспилотниками

В феврале 2016 года компания CACI на одну неделю развернула для тестирования свою систему SKYTRACKER в международном аэропорту американского города Атланты. Впервые подобная система была развернута в гражданском аэропорту, где были проведены 140 тестовых перехватов различных беспилотников. В компании сообщают, что SKYTRACKER также может заставить упасть незваного гостя без негативного влияния на электронные и коммуникационные системы, что всегда являлось серьезной проблемой для аэропортов.

Обнаружение при помощи комбинации радиолокационных и оптико-электронных средств является еще одним направлением, которое хорошо подходит для открытой местности вне городских застроек. Компания Saab недавно испытала возможности своего мобильного противовоздушного радара GIRAFFE AMB (Agile Multi Beam), который предназначен для борьбы с малоразмерными целями, такими, как БЛА, например. Во время расширенных испытаний в Шотландии в апреле 2015 года режим ELSS (Enhanced LSS – улучшенный LSS) этого радара позволил обнаружить свыше 200 объектов, некоторые с эффективной площадью отражения (ЭПО) всего 0,001 м2 (10 см2!), при этом отличая мини-БЛА от птиц.

Еще один важный шаг – это комбинация обнаружения, классификации и своевременной реакции. Большая часть предлагаемых решений включает систему обнаружения на базе оптико-электронных/инфракрасных сенсоров, зачастую соединенную с РЛС Ku- или X-диапазона, плюс систему радиоэлектронного противодействия для нарушения работы канала управления. Средства противодействия кажутся здесь излишне «мудреными», но в городском сценарии вы не можете просто запустить ракету по БЛА, поскольку это может вызвать панику с далеко идущими последствиями.

Впрочем, некоторые вооруженные силы используют кинетические решения в качестве временного решения до того, как новые технологии дадут новые возможности даже вооружению небольшого калибра. Французская полиция и армия выбрали комплект ALDA (Anti Light Drone Ammunition) для поражения БЛА с земли или с воздуха. Комплект ALDA компании Nobel Sport-Securite, представленный на выставке MILPOL 2015, включает длинноствольную винтовку SuperNova компании Benelli, высокоточный коллиматорный прицел, лазерный дальномер и специальные боеприпасы Nobel Sport ALDA, либо в варианте ближнего действия на 80 метров, либо дальнего действия на 120 метров. По данным компании, это решение позволяет снизить или полностью исключить косвенные потери, поскольку пролетевший мимо патрон при потере энергии без ущерба падает на землю.

Патроны противодронного комплекта ALDA компании Nobel Sport-Securite

Американская армия испытала несколько новых кинетических решений, некоторые из них во время серии учений «Black Dart», для чего запускаемая ракета с вертолета AGM-114 HELLFIRE была специально модифицирована для задач «воздух-воздух» с установкой дистанционного взрывателя.

Во Франции, Японии и Нидерландах были испытаны другие импровизированные решения, например, использование БЛА в качестве охотника за беспилотниками или БЛА, способные преследовать и останавливать чужие беспилотники при помощи улавливающей сети. Эти решения снижают риск косвенного ущерба, но требуют систем раннего обнаружения и классификации, а также задействования достаточно быстрого и маневренного преследующего беспилотника.

В связи с распространением беспилотников компании выделяют ресурсы на технологии, способные бороться с ними. Компания Airbus DS предлагает свои высокоэффективные решения, в которых происходит объединение данных с различных сенсоров, их анализ и выработка решения. В системах идентификации БЛА и оценки потенциала угрозы на дальностях 5-10 км используются радары, инфракрасные камеры и радиопеленгаторы из портфолио этой компании

Система борьбы с беспилотниками AUDS (Anti-UAV Defence System) предназначена для нейтрализации беспилотников и дистанционно управляемых аппаратов, ведущих воздушное наблюдение и готовых нанести ущерб

Электронные лучи

Три небольших британских компании объединились с целью создания эффективной системы борьбы с беспилотниками, получившей обозначение AUDS. Это компании Blighter Surveillance Systems (производитель наземных радиолокационных станций), Chess Dynamics (производитель оптронных систем наблюдения) и Enterprise Control Systems – специалист технологий глушения. Плодом их совместной деятельности стала система борьбы с БЛА, которая использует радар для глушения, оптико-электронные средства для слежения и направленный радиочастотный глушитель, который прерывает полет беспилотника. Система AUDS сканирует в секторе 180 градусов.

Обзорно-поисковая система Hawkeye от Chess Dynamics устанавливается в одном блоке с радиочастотным глушителем и состоит из оптико-электронной камеры с высоким разрешением и охлаждаемого средневолнового тепловизора. Первая имеет горизонтальное поле зрения от 0,22° до 58°, а тепловизор от 0,6° до 36°. В системе используется цифровое следящее устройство Vision4ce, обеспечивающее непрерывное сопровождение по азимуту. Система способна непрерывно панорамировать по азимуту и наклоняться от -20° до 60° со скоростью 30° в секунду, сопровождая цели на дистанции около 4 км.

Многополосный радиочастотный глушитель от ECS отличается тремя встроенными направленными антеннами, которые образуют пучок шириной 20°. Сердцем системы AUDS является станция управления оператора, посредством которой можно управлять всеми компонентами системы. В нее входят дисплей слежения, главный экран управления и дисплей видеозаписи.

После идентификации потенциальной угрозы система глушения нарушает работу канала радиочастотного управления между оператором и беспилотником, позволяя взять его под контроль. Результаты начальных тестов показали, что микро-БЛА могут быть обнаружены примерно в двух километрах, тогда как мини-БЛА могут быть обнаружены на расстоянии 8 км. Хотя система AUDS может нарушать работу только одного БЛА в данный момент времени, но отслеживать может одновременно несколько аппаратов. Хотя система отличается высокой степенью автоматизации в ряде аспектов, особенно при обнаружении и сопровождении, участие человека является ключевым в функционировании AUDS. Окончательное решение нейтрализовывать цель или нет, и в какой степени, целиком ложится на оператора.

В системе FALCON SHIELD компании Selex-ES (в настоящее время Finmeccanica Airborne & Space Systems), предназначенной для обнаружения и нейтрализации микро- и мини-БЛА, используется масштабируемая и модульная архитектура для защиты объектов любого размера. Разработка, финансируемая компанией, заняла более трех лет. В 2015 году на выставке Defence Security Equipment International 2015 в Лондоне была показана противобеспилотная система Falcon Shield от подразделения Selex ES концерна Finmeccanica.

Модульная масштабируемая система включает радар и оптоэлектронику для «поиска, обнаружения, сопровождения, идентификации и поражения» ожидаемой угрозы. В состав системы FALCON SHIELD входят семейство продвинутых оптико-электронных станций NERIO дальнего действия, мачтовая комбинированная радиолокационная и оптико-электронная система наблюдения за обстановкой OBSERVER 100, система оперативного управления VANTAGE Framework C2 с человеко-машинным интерфейсом и тепловизионная камера HORIZON HD.

В октябре 2015 года компания Israel Aerospace Industries (IAI) показала новую систему DRONE GUARD для обнаружения, идентификации и создания помех полету беспилотника. В ней используется комбинация трехмерных радаров и оптоэлектроники, что позволяет обнаруживать и идентифицировать объект, после чего система глушения сбивает БЛА с полета по своему курсу. Глушение мешает полету беспилотника так, что он либо автоматически возвращается к месту старта, либо терпит крушение. Компания IAI использует такие пространственные радары, как, например, EL/M-2026D, EL/M-2026B и EL/M-2026BF для обнаружения на ближних (10 км), средних (15 км) и больших (20 км) дальностях.

В компании подтверждают, что Drone Guard был «много и успешно испытан против разных дронов и во множестве сценариев, включая одновременное проникновение или атаку нескольких дронов». По словам президента фирмы ELTA: «Мы начали демонстрации новой системы потенциальным заказчикам в ответ на новые угрозы. Мы считаем, что в ближайшем будущем каждый важный объект и общественное место потребует систем безопасности, способных защитить от враждебных дронов».

Оборонное подразделение Airbus Defence & Space компании Airbus разработало свою собственную анти-БЛА систему, известную как C-UAV, в которой сочетаются объединение данных с сенсоров, анализ сигналов и глушение. По данным компании Airbus, система «использует для обнаружения, идентификации и отслеживания БЛА радар SPEXER 500n с синтезированной апертурой, оптронный сенсор Z:NightOwl и радиопеленгатор MRD7 собственной разработки и оценивает потенциальную угрозу на дальностях 5-10 км». Радиопеленгатор позволяет также определить местоположение оператора, на поимку которого может быть направлена специальная служба.

Нейтрализация выполняется при помощи разработанной компанией Airbus DS технологии интеллектуального глушения Smart Responsive Jamming с применением варианта универсального глушителя VPJ-R6 (Vehicle Protection Jammer – глушитель для защиты от заминированных машин, состоит на вооружении Бундесвера), задача которого — прервать связь между оператором и БЛА. В состав оборудования входят компактное устройство радиоэлектронной борьбы с расширенной библиотекой угроз, анализом в реальном времени обнаруженных сигналов управления и глушитель, способный определить и прервать до 750000 сигналов в секунду на всех обычно используемых диапазонах.

Благодаря этим высокотехнологичным компонентам, система способна заглушить только интересующую частоту без воздействия на другие безвредные трансляции сигналов. При необходимости также может быть применено глушение и искажение сигнала GPS. Система поступила в эксплуатацию в середине 2016 года.

Радар MHR, проверенный в реальных условиях, состоит на вооружении многочисленных операторов. Радар pMHR является легким вариантом радара MHR, его можно без проблем переносить и задействовать в решениях защиты своих сил на марше. Радары eMHR и ieMHR с бОльшими дальностями обнаружения можно применять в задачах ближней и сверхближней противовоздушной обороны, а также морского и воздушного наблюдения. Эти радары особенно подходят для установки на наземные платформы, небольшие и средние суда и стационарные системы для защиты потенциально уязвимых зон

Наземный комплекс обнаружения и перехвата БЛА ICARUS, разработанный компанией Lockheed Martin, весит менее 10 кг и способен идентифицировать сигналы управления беспилотником. В основной сенсорный комплект могут интегрироваться другие акустические и оптронные компоненты. Далее данные объединяются и выводятся на дисплей, включая географическую и разведывательную информацию. Противодействие основано на создании помех на частотах, используемых для контроля беспилотника. Компания не раскрывает детальные характеристики и дальность действия. Впрочем, там говорят, что благодаря своей модульности, в комплекс ICARUS может быть интегрировано вооружение, включая кинетические противоснаряды.

Немецкий консорциум, в который вошли компании ESG, Diehl Defence и Robin Radar Systems, создал систему, специально предназначенную для борьбы с малоразмерными беспилотниками. Система впервые была развернута в июне 2015 года во время саммита G7 в Баварии, когда власти страны ввели запрет на пролеты сверхлегких самолетов и БЛА. Система выполняет обнаружение при помощи радара, идентификацию средствами видовой разведки и глушение системой радиопротиводействия, всё это координируется компактной системой управления TARANIS.

Итальянские компании Elettronica (EL)T и IDS участвуют в совместном проекте NIMRUD (Networked Integrated Multisensor Reconnaissance Unmanned Detection), в состав которого входят различные сенсоры обнаружения и идентификации: радары воздушной разведки, наземные обзорные радары, система радиотехнической разведки, радиопеленгаторы, радиолокационные и видеолокаторы, оптоэлектроника и акустические датчики. В рамках проекта в настоящее время оцениваются различные сенсоры и классифицируются разные типы целевых дронов, как в статике, так и в динамике. Средство нейтрализации включает глушитель канала связи с низким энергопотреблением и устройство захвата канала связи на базе технологии SDR, которые способны перехватывать данные, декодировать и подменять их, тем самым, получая полный контроль над дроном. Также есть возможность использования устройств направленной энергии и подмены сигнала GPS.

Компания RADA Electronic Industries была выбрана израильским министерством обороны на поставку тактических радаров для защиты поселений вблизи южной границы Израиля от ближних угроз, включая ракеты и летательные аппараты. Расширенное семейство радаров MHR (Multi-Mission Hemispheric Radar) S-диапазона (2,3-2,5/2,7-3,7 ГГц) состоит из моделей MHR, pMHR, eMHR and ieMHR. Это импульсно-доплеровские радары с активной фазированной решеткой, которые задействуют интеллектуальные возможности формирования луча и обработку сигналов. Производитель заявляет, что система может определять на значительных дистанциях коммерческие, медленно- и низколетящие малоразмерные летательные аппараты, например, квадрокоптеры.

«Проблема БЛА, особенно небольших, летающих медленно и невысоко, сегодня одна из самых серьезных, поскольку они всё больше угрожают боевым подразделениям, стратегическим объектам и гражданской авиации, – сказал директор компании RADA Зви Алон. – Ряд недавних инцидентов показал, что беспилотники могут нанести значительный ущерб, необходимо срочно решать эту проблему. Наши тактические радары семейства MHR, которые охраняют южную израильскую границу, доказали свою эффективность в борьбе с БЛА. Наши системы продемонстрировали максимальную эффективность при испытаниях и в реальной эксплуатации, обнаруживая даже самые небольшие беспилотники. Мы недавно добавили в наш портфолио три варианта радаров MHR, что позволяет нашим заказчикам выбирать точно такой тип, который соответствует требованиям по дальности, массе и стоимости».

Израильская компания Controp разработала оптронную систему наблюдения за воздушным пространством Tornado, которая может обнаруживать всё, от обычного самолета за десятки километров и до малоразмерных беспилотников за сотни метров. Система, базирующаяся на легкой пассивной инфракрасной камере, предоставляет панорамное изображение на 360 градусов каждые две секунды за счет уникальных программных алгоритмов, обнаруживающих автоматически любой летательный аппарат. Система Tornado компании Controp может работать в автономном режиме или интегрироваться с другими системами защиты.

Компания Saab для борьбы с беспилотниками разработала наземный многолучевой радар GIRAFFE

Прерванный полет

Остановившись на решении совершенно другого типа и масштаба, компания Batelle предлагает портативную, высокоточную, быструю в применении винтовку DroneDefender для нейтрализации в полете подозрительных или угрожающих БЛА, которая, тем самым, обеспечивая защиту критически важных объектов. В системе DroneDefender используются технологии глушения канала радиоуправления с целью безопасной остановки и принудительной посадки беспилотников до того, как они смогут создать угрозу военным и гражданским объектам.

Недорогая, легкая, простая в использовании система быстрой готовности с продемонстрированной дальностью действия 400 метров обеспечивает мгновенное подавление угрозы, быстро нейтрализуя беспилотник так, что отключается всякое дистанционное управление, включая сигналы детонации над нежелательными зонами. Это минимизирует повреждение дрона и риски для находящихся на земле людей.

Аналогичное решение, впервые показанное на выставке AUSA 2015, было разработано в инициативном порядке Кибернетическим институтом американской армии в рамках проекта Cyber Capability Rifle. «Винтовка» нейтрализует небольшие квадрокоптеры на дистанции 10 метров. Это решение, как и другие компактные многополосные системы Electronic Attack, может также оказаться полезной в городской войне, так как способно создать помехи или вывести из строя многие существующие электронные устройства: дистанционное управление, сотовые телефоны, Wi-Fi роутеры и камеры наблюдения.

«Винтовка» Cyber Capability Rifle

Гораздо более мощная и продвинутая система DJ-120-4B (Drone jamming – глушение дронов, 120 Вт, 4 диапазона), разработанная компанией CPM, использует два сигнала GPS (L1 и L2), 2,4 ГГц для канала управления и 5,8 ГГц для видеоканала. По запросу заказчика могут быть задействованы разные частоты для борьбы со специфическими угрозами (диапазон частот от 20 МГц до 6 ГГц), которые, как правило, используются в операциях по борьбе с самодельными взрывными устройствами. Более легкий вариант под названием DRONE FIGHTER устанавливается на раму в форме ружья с набором разных антенн.

Система DJ-120-4B уже заказана Индонезией, Мексикой, ОАЭ и Турцией. Компании IDS и CPM объединилась с целью интеграции глушителя в комплексную систему, включающую радар, оптико-электронную систему видовой разведки и центр управления

Учения по демонстрации технологии борьбы с БЛА

В Соединенных Штатах двухнедельные учения «Black Dart» собирают военных и представителей промышленности с целью тестирования новых технологий борьбы с беспилотниками. Black Dart впервые были проведены в 2002 году под эгидой Разведывательного управления Министерства обороны. В 2006 году они были переданы Североамериканскому командованию, а в 2010 году своему нынешнему куратору – американской объединенной организации по противовоздушной и противоракетной обороне (JIAMDO).

Учения Black Dart были засекречены вплоть до показов в 2014 году. Координирующие органы этих учений сняли с них гриф для того, чтобы общественность узнала о том, что государство не только осведомлено о растущей угрозе дронов, но и активно работает в направлении ее снижения. На учениях в 2015 году были проведены испытания системы борьбы с БЛА на малых высотах AN/TWQ-1 AVENGER Low Level Air Defence System компании Boeing, установленной на бронеавтомобиле M1097A1 HMMWV. Система AVENGER имеет в своем составе восемь ракет STINGER и 12,7-мм пулемет. В разных тестах были захвачены на сопровождение и сбиты три беспилотника.

Компания SRC разработала противобеспилотную систему SILENT ARCHER, в которой объединены проверенные в реальной эксплуатации радар TRL 8/9 и системы радиоэлектронной борьбы, камера и трехмерный пользовательский дисплей. Она предназначена для борьбы с враждебными БЛА, будь то один аппарат или несколько. Она ведет радиочастотное и оптическое наблюдение с целью обнаружения, отслеживания, классификации и идентификации воздушных угроз. Далее она задействует недорогие и надежные электронные методы нейтрализации БЛА, например, глушение каналов связи между оператором и аппаратом. Результаты тестов на учениях Black Dart помогли лаборатории Syracuse R&D написать программное обеспечение, связывающее вместе три устройства с целью создания базовой системы борьбы с беспилотниками.

SRC соединила свой контрбатарейный радар AN/TPQ-50, предназначенный для обнаружения и отслеживания атакующих артиллерийских, минометных снарядов и ракет, со своей же системой радиоэлектронной борьбы AN/ULQ-35 CREW Duke, которая глушит и определяет местоположение устройств дистанционного управления. Затем компания SRC интегрировала эти сенсоры с малоразмерным беспилотником SWITCHBLADE компании AeroVironment трубного запуска, который может нести заряд взрывчатого вещества размером с ручную гранату. В результате была получена система, которая может либо глушить, либо брать контроль над вражеским дроном, либо просто сбивать его.

Лазеры-убийцы

В вышеупомянутом натовском исследовании SG-170 отмечается, что ряд проектов продемонстрировали способность уничтожать БЛА в полете лазерами мощностью 10-30 кВт на дистанции более двух километров. Но возможности этих систем во многом зависят от внешних условий (например, дождь, снег, туман), причем эти ограничения становятся менее жесткими в сценариях борьбы с угрозами типа LSS, и, кроме того, на ближней дистанции они определенно работают проще и быстрее по сравнению с классическими кинетическими средствами поражения. Косвенный ущерб минимизируется за счет фокусировки луча на цели, тогда как в некоторых условиях лучшая осведомленность о воздушной обстановке будет в любом случае необходима для того, чтобы избежать нанесения вреда высоколетящим самолетам и даже спутникам.

Компания Boeing предлагает легкую мобильную установку волоконного лазера SILENT STRIKE мощностью 2 кВт массой всего 50 кг, состоящую из 4 компонентов: источник питания, система охлаждения, лазер на треноге и консоль управления. Во время проведения испытаний в Калифорнии система сбила БЛА разных типов на дистанциях несколько сотен метров. Ее старший брат под обозначением HEL MD (High Energy Laser Mobile Demonstrator) испытывается с лазером мощностью 10 кВт, но в перспективе предполагается, что будет достигнута мощность 50-100 кВт.

Еще в 2012 году немецкая компания Rheinmetall достигла значительных результатов, уничтожив несколько беспилотников лучом волоконного лазера мощностью 30 кВт с использованием технологии наложения луча. В 2013 году система уже могла сбивать множественные цели (скоростные реактивные БЛА). В этих случаях дальности, конечно, были больше (1,3 км), а время наведения луча существенно меньше, чем у системы SILENT STRIKE. Мощность 30 кВт была получена за счет наложения лучей трех лазеров мощностью по 10 кВт. Лазерные модули были установлены на зенитную установку SKYSHIELD и наводились на цель по командам сенсорного блока SKYGUARD 3.

Компания Boeing предлагает легкую систему на базе волоконного лазера SILENT STRIKE массой 50 кг и мощностью 2 кВт, которая состоит из четырех компонентов: источник питания, система охлаждения, лазерный модуль на треноге и консоль управления. Во время проведения испытаний в Калифорнии система сбивала с расстояния нескольких сотен метров БЛА разных типов. Ее старший брат High Energy Laser Mobile Demonstrator (HEL MD) испытывается с лазером мощностью 10 кВт, но в перспективе его мощность должна увеличиться до 50-100 кВт

Немецкая компания MBDA разработала образец для демонстрации технических решений, который, по ее данным, может сбивать малоразмерные БЛА на дистанциях до трех километров. Лазерный луч, в котором сведены лучи четырех лазеров мощностью по 10 кВт, сможет уничтожать мини-БЛА на дальности 5 км при достижении полной эксплуатационной готовности, что займет около пяти лет. Необходимо напомнить, что существуют беспилотники разных классов. Американская армия, например, намерена защищаться от беспилотников Class 1 и 2, а это небольшие боевые БЛА, летающие, как правило, на высоте менее 1000 метров со скоростью менее 160 км/ч. Эти лазеры могут сбить такой беспилотный аппарат, как, например, RAVEN массой 2 кг, но не однотонный PREDATOR или GLOBAL HAWK размером с пассажирский самолет.

Но тогда почему они должны это делать? Традиционное системы противовоздушной обороны, пушки, ракеты класса «земля-воздух», реактивные перехватчики, могут справиться с более крупными беспилотными системами. Просто дешевле использовать лазер, чтобы сбить небольшой объект… Кто же реально запустит ракету STINGER для того, чтобы сбить малоразмерный беспилотник?

Источник

Противодроновый пост в Ираке

Дрон с устройством сброса бомб.

В Сирии недавно (пара/ тройка дней) начала работать новая группа "Анна Ньюс" они в Дейр эз Зоре сейчас

Цитата

В  Дейр-эз-Зоре обстреляна съемочная группа ANNA NEWS, ранены сопровождающие


Сегодня мы в очередной раз снимали позиции боевиков ИГИЛ (террориcтической организации, запрещенной в России) на кладбище Дейр-эз-Зора. В ответ террористы попытались снять нас. Их небольшой дрон достаточно точно бросил на нашу машину самодельную бомбу. Мина разорвалась в метре от автомобиля. Пробит радиатор и передние колеса, поврежден двигатель, что в условиях окружения достаточно проблематично починить.

В этот раз никто не пострадал.

Мы сменили позицию. Запустили квадрокоптер и стали наводить его на боевиков. Наш квадрокоптер по ошибке попытались сбить сирийские солдаты, но промахнулись и прекратили огонь, услышав непереводимую игру слов на русском и арабском языках. Нам помогали управлять устройством наш друг генерал Гасан Арафат и сирийский журналист Ахмад Хамдуш. В этот момент исламистский дрон снова обнаружил нас и бросил бомбу в 20 метрах от группы. Генерал Гасан получил осколочные ранения в живот и в ногу, Ахмад — осколок в ногу. Генерал родился «в рубашке». Еще один осколок шел ему в сердце, но пробив левый грудной карман лежащий в нем телефон, потерял смертельную силу.

Минобороны создало каталог сирийских беспилотников

Трофейные летательные аппараты нужны для изучения опыта разработки дронов

Минобороны создало каталог беспилотных летательных аппаратов (БПЛА), добытых в ходе операции в Сирии. В перечень входит несколько десятков коммерческих, военных и даже самодельных дронов из самых разных стран мира. Все изделия изучаются, тестируются, а часть проходит летные испытания в специальном центре в Коломне. По словам экспертов, каталог позволяет оценить уровень разработок, доступных потенциальному противнику, а также тактику применения БПЛА.

По словам нескольких собеседников «Известий» в авиастроительной отрасли и военном ведомстве, каталог БПЛА ведется с начала российской операции в Сирии. На каждый дрон есть отдельный документ с его фотографиями, примерными техническими схемами и описаниями особенностей конструкции. Если же беспилотник достался в исправном состоянии и с терминалом управления, то в его каталожное описание добавляются результаты летных испытаний. Испытывают трофеи в коломенском межвидовом центре беспилотной авиации.

— В настоящее время изучены несколько десятков беспилотников, — рассказал «Известиям» представитель авиастроительной отрасли. — Изделия были переданы сирийскими военными либо подобраны специалистами в местах боев. Большая часть беспилотников досталась в плохом состоянии — попавшие в аварию, сбитые или вышедшие из строя. Но были и полностью исправные, в полной комплектации и с пультами управления.

По данным «Известий», в каталог попала широкая линейка изделий, принадлежавших как ИГ (запрещено в России. — «Известия»), так и другим отрядам боевиков. Больше всего беспилотных трофеев удалось найти в освобожденных Пальмире и Алеппо. Именно там подобрали большинство исправных беспилотников в полной комплектации.

В перечень попали как миниатюрные гражданские квадрокоптеры, так и достаточно большие, весом в десятки килограммов, аппараты. Значительная часть трофеев — это коммерческие изделия от производителей из десятков стран мира, в том числе Европы, США и Китая. Но есть и специализированные военные дроны. В частности, легкие американские БПЛА RQ-11 Raven. По всей видимости, они были захвачены боевиками ИГ у иракских силовиков.

Также в каталог попало большое количество самодельных летающих аппаратов. Примечательно, что часть «самоделок» изготовлена из заводских деталей. Но есть и полностью кустарные. Такие изделия несут либо обычные цифровые фотоаппараты-«мыльницы», либо небольшие заряды взрывчатки.

— Основной источник получения БПЛА террористами в Сирии — это онлайн-магазины, — рассказал независимый военный эксперт Юрий Лямин. — Они их покупают, например, через Турцию. Делают собственные летательные аппараты, которые собирают также из деталей, закупленных через интернет. Самая популярная модель — это коммерческие беспилотники Skywalker и Skyhunter. Каждый стоит всего несколько сотен долларов. К ним можно привязать взрывчатку и использовать как дроны-камикадзе.

Как отмечает редактор специализированного издания в области беспилотной авиации UAV.ru Денис Федутинов, даже по попадавшим в прессу обрывочным данным известно, что террористы ИГ широко используют системы БПЛА.

— Во-первых, это коммерчески доступные системы. К примеру, здесь были замечены китайские мультироторные БПЛА, а также малоразмерный БПЛА самолетного типа X-UAV, также китайского происхождения, — отметил специалист. — Во-вторых, сюда могли попасть мини-БПЛА американской разработки, направленные иракской стороне в качестве военно-технической помощи. В-третьих, возможно, что в ИГ осуществлялись собственные проекты в области систем БПЛА. Разумеется, малого класса и ограниченной функциональности.

По словам специалиста, изучение образцов беспилотных летательных аппаратов из Сирии представляет практический интерес для российских военных. Поскольку позволяет оценить уровень разработок, доступных потенциальному противнику, а также косвенным образом —тактику их применения.





Воздушные мишени «дадут сдачи»

Интересная статья

В ходе битвы за Мосул появляется все больше и больше информации об использовании беспилотников боевиками Исламского государства (запрещенная в России организация). Несмотря на потерю территории, пригородов и районов Мосула, по данным Центрального командования США, за последние два месяца не проходит и дня без появления дронов противника в воздухе. Авиации Коалиции приходится наносить удары по дронам на земле, по площадкам запуска беспилотников и мастерским, где их собирают и вооружают.

Дроны исламистов можно разделить на несколько видов:
дроны-бомбардировщики, сбрасывающие взрывные устройства с воздуха;
дроны-камикадзе, используемые для столкновения с целью и подрыва;
дроны-мины, лежащие на земле и взрывающиеся при осмотре человеком;
дроны-разведчики, ведущие с воздуха видеосъемку в разведывательных целях;
дроны-операторы, ведущие видеосъемку для создания пропагандистских фильмов.

Первые новости об уничтожении дронов исламистов ударами Коалиции стали появляться летом 2015 года, а зимой еще 2014 года социальные сети исламистов взорвала новость, что Исламским государством при штурме авиабазы правительственных сил Сирии в восточной провинции Дейр эль-Зур были успешно использованы дроны, начиненные взрывчаткой. Именно внезапность необычных и непонятных ударов с воздуха, по мнению исламистов, деморализовала оставшихся на позициях сирийских солдат. Событию 2014-го года не придали большого значения в СМИ, но жизнь показала, что тогда это было только начало активного применения беспилотников противником.
3 января 2017 года иракской полиции удалось на юго-востоке Мосула сбить три самодельных дрона исламистов, сбрасывающих взрывчатку на наступающие силы.
7 января во время боев за мост через Тигр в Мосуле на иракские силы предположительно с квадрокоптеров ИГ было сброшено десять взрывных устройств только за один час противостояния.
В основном исламисты используют обычные китайские бытовые квадрокоптеры (ту же модель DJI Phantom), которые можно свободно купить в интернете, и добавляют импровизированный спусковой механизм, сбрасывающий, например, подствольную гранату.
В октябре 2016-го в Сирии был сбит дрон даже с прикрепленным выстрелом от РПГ. Этот дрон-камикадзе мог быть использован для атаки на правительственные танки с воздуха.
В октябре же при попытке обследования, как показалось вначале, потерпевшего крушение дрона у позиций курдского ополчения Пешмерга под Мосулом, взорвалась его батарея, являвшаяся на самом деле самодельным взрывным устройством исламистов. Погибло два курдских бойца и два французских спецназовца получили ранения. Согласно The New York Times, это был первый подтвержденный случай гибели военнослужащих на поле боя из-за дронов исламистов.
Представитель группы войск США, ведущих в Ираке и Сирии операции против ИГ, полковник ВС США Бретт Силвиа также сообщал, что от дронов исламистов в Ираке погибли мирные жители и было повреждено военное оборудование, но отказался называть число жертв и характер повреждений.
Впрочем, помимо квадрокоптеров ИГ создает и свои самодельные дроны, за мастерскими по производству которых ведется настоящая охота. Американским солдатам в Ираке также рекомендуется рассматривать каждый дрон в воздухе или на земле как начиненный взрывчаткой.
Иракские силы и курды пока не принимают данную тактику исламистов всерьез и с удовольствием сбивают беспилотники из стрелкового оружия. Для них это скорее развлечение, стрельба по мишени, чем ликвидация реальной угрозы.
Такая трата боеприпасов впустую не радует американских советников и они ищут дешевые способы борьбы с дронами исламистов. В теории на поле боя будут испытывать дроны, которые обнаруживают беспилотники противника и нарушают их каналы связи с операторами, мобильные переносные средства радиоэлектронной борьбы, уже существующие самолеты подавления радиосигналов.
Компания Battelle, в свою очередь, создала ружье направленной энергии DroneDefender, способное глушить каналы связи квадрокоптеров на расстоянии до 400 метров. По неподтвержденным данным, уже продано более сотни таких ружей Пентагону и вооруженным силам союзников. Проблема в том, что такое ружье работает хорошо на открытой местности, но не в условиях городского боя. То есть, его применение при штурме Мосула вряд ли состоится.
По сути, Ирак и Сирия стали полигоном для стран Коалиции в этом вопросе. До недавнего времени начиненные взрывчаткой дроны были лишь в планах у террористов и представляли реальную угрозу в страна Запада лишь в единичных случаях. С 2002 года и вплоть до начала войны в Сирии и Ираке было отмечено всего лишь около 10 случаев планирования или применения беспилотников со взрывчаткой. Ирак и Сирия показывают, что применение дешевых бытовых дронов как оружия может быть быстро поставлено на поток.
Пока идут разговоры о том, дипломатическим миссиям стран Запада в горяИГИЛ и дроны чих точках необходимо обзаводиться средствами защиты от дронов, но есть и понимание, что террористы могут начать воздушную массированную атаку и в городах США или Европы.
Тем более что с течением времени и развитием технологий дроны смогут поднимать все больший вес, находиться в воздухе все дольше, удаляться от оператора все дальше и становиться более автономными.
Можно сказать, что Ирак и Сирия стали первой реальной разведкой боем для масштабных войн беспилотников.

Илья Плеханов


Работа операторов французских  дронов

Дрон черных наносит удар

Новейший робот "Соратник" концерна "Калашников" показал на "Армии-2016" боевые возможности

Боевая автоматизированная система "Соратник"
Источник: Пресс-служба концерна "Калашников"

Робот способен работать в пассивном режиме до десяти суток и обнаруживать цели на расстоянии до 2500 метров

КУБИНКА /Московская область/, 8 сентября. /ТАСС/. Концерн "Калашников" (входит в госкорпорацию "Ростех") впервые представил боевые возможности автоматизированного комплекса "Соратник" в рамках форума "Армия-2016". Об этом ТАСС сообщили в пресс-службе концерна.

"Калашников" в рамках международного военно-технического форума "Армия-2016" впервые продемонстрировал боевые возможности автоматизированного комплекса "Соратник". Он способен работать в пассивном режиме до десяти суток и обнаруживать цели на расстоянии до 2500 метров", - сказали в концерне.

Бронированная гусеничная машина "Соратник" предназначена для разведки и ретрансляции, патрулирования и охраны территорий и важных объектов, разминирования и разграждения. "Соратник" работает в трех режимах управления, вес комплекса не превышает 7 тонн, он способен развивать скорость до 40 км/час. При дистанционном управлении и прямой видимости радиус действия машины составляет до 10 км.

На гусеничную платформу могут монтироваться пулеметы калибра 7,62 мм и 12,7 мм, а также 30 мм гранатомет типа АГ-17А. Боевой модуль оборудован гироскопической стабилизацией вооружения и способен самостоятельно обнаруживать, сопровождать и уничтожать цели, определяя их тип. Кроме того, на "Соратник" предусмотрена возможность установки восьми противотанковых управляемых ракет типа "Корнет-ЭМ".

Как отмечал ранее гендиректор концерна Алексей Криворучко, бронемашина может также работать в связке с беспилотниками.

"Калашников" представил проект боевого катамарана-робота

Уязвимость каналов управления штатовскими тактическими БПЛА: технологические моменты

«Ручной Ворон» ВСУ - БПЛА RQ-11B «Raven», пойманный и посаженный средствами РЭБ ВС Луганской Народной Республики

Очень весомое и интересное, с тактической точки зрения, событие произошло на театре военных действий Донбасса в начале декабря 2016-го года. Как стало известно 8 декабря, ближе к полуночи, специалистами радиоэлектронной разведки и радиоэлектронной борьбы была проведена успешная попытка перехвата радиоканала управления беспилотным летательным аппаратом территориальной разведки RQ-11B «Raven». Об этом сообщило известное информационное агентство «Reuters» со ссылкой на командование Воздушных сил Украины. Радиоканал управления дроном был успешно проанализирован подразделениями радиоэлектронной разведки Корпуса народной милиции Луганской Народной Республики, а затем дублирован со стороны средств РЭБ ополченцев, но уже с совершенно другими «пакетами» команд, при помощи которых «Рэйвен» благополучно посадили на территории, подконтрольной ВС ЛНР. Факт уязвимости к перехвату данных дронов оказал колоссальное влияние на Генштаб ВСУ, вплоть до временного отказа от применения RQ-11B на Донбассе.

Как заявляет «Reuters» со ссылкой на украинские источники, ВСУ используют дроны с аналоговыми модулями радиоуправления, которые очень легко поддаются взлому пакетов данных с различными радиокомандами, из-за чего и происходят подобные случаи. Тем не менее, вопрос этот выглядит куда более сложным, нежели его описывают слабо квалифицированные в данной области сотрудники «Reuters», а также спикеры генштаба «незалежной». Ведь все мы отлично ознакомлены с более «дерзкими» примерами перехвата управления и посадки более совершенных и крупных разведывательных БПЛА региональной разведки, к которым относится RQ-170 «Sentinel» от компании «Lockheed Martin». Как известно, управление данной машиной, с длиной 4,5 м и размахом крыла 20 м, осуществляется через сложные цифровые радиоканалы управления с использованием псевдослучайной перестройки рабочей частоты (с частотой перестройки до десятков кГц), а также различных методик скрэмблирования каналов телеметрической и радиокомандной информации. Тем не менее, даже суперсекретный и «нафаршированный» передовой элементной базой «Sentinel» был «посажен» средствами иранской РЭБ в восточной части ИРИ ещё 5 лет назад, в декабре 2011-го года.

Как уверяют источники в Генштабе Исламской Республики Иран, операторы средств иранской РЭБ смогли получить контроль над системами управления американским беспилотником благодаря анализу, копированию и подмене информационных «пакетов» GPS-радиоканала управления, излучаемого антенными установками на одной из авиабаз или военных лагерей США в Западном Афганистане. Выглядит такая методика крайне неправдоподобно, поскольку известно, что управление БПЛА такого класса, как «Sentinel» производится далеко не по прямому радиоканалу в пределах радиогоризонта, а по специализированному GPS-каналу со спутника. При этом, канал использует исключительно точно направленные антенны, установленные на верхней частью фюзеляжа БПЛА, направленные в верхнюю полусферу. Автоматически возникает вопрос: как им это удалось?

Наиболее правдоподобной является версия с применением модернизированных GPS-спуферов - портативных передатчиков радиосигнала с частотами 1227,6 МГц и 1575,42 МГц (именно на этих частотах работают все приёмные GPS-устройства дронов как гражданского, так и военного секторов; последние зачастую оснащаются модулями кодирования радиосигнала). Данные передатчики осуществляют так называемую «spoofing»-атаку на приёмный GPS-модуль того или иного юнита (дрон, корабль наземное беспилотное боевое средство), которая медленно отклоняет его от заданной траектории методом передачи ложных данных об истинном местоположении в пространстве. Заставить следовать ложным координатам GPS-устройство гражданского назначения со стандартной всенаправленной гораздо проще, нежели юнит с точно направленной антенной установкой. Для воздействия на последний зачастую необходим не только более мощный усилитель L-диапазона дециметровых волн, в котором лежит два основных канала работы GPS, но верхнее расположение излучающего ложный радиосигнал GPS-спуфера, что может потребовать использования более высотного дрона или специализированного самолёта радиоэлектронной разведки и РЭБ, выступающего в этой связке ведущей машиной. Это позволит создать более мощный ложный сигнал на приёмную антенну GPS, которая «смотрит» в верхнюю полусферу разведывательного БПЛА противника. Иран вполне мог задействовать собственные самолёты РЭБ, оснащённые современным китайским «железом», включая GPS-спуферы, для перехвата управления над «Сэнтинелом».

Учитывая, что управление над американским RQ-170 было перехвачено над западными приграничными территориями Афганистана и Восточным Ираном, существует и другой вариант произошедшего, связанный с благоприятствующим рельёфом местности. Восточный Иран изобилует множеством горных хребтов с вершинами от 2800 до 4000 метров, и развёртывания в этой местности GPS-спуферов в несколько десятков раз повышает вероятность удачного подавления спутникового GPS-канала ложным каналом, излучаемым непосредственно спуфером с мощным усилителем, поскольку антенна перехватывающего комплекса располагается на несколько километров ближе к дрону противника. Наиболее благоприятным такой перехват мог быть в случае, если полёт БПЛА RQ-170 «Sentinel» проходил на высоте в 2,5 - 3 км. В этом случае иранским спуферам достаточно было расположится на любой горной возвышенности в восточной части страны, чтобы попасть в зону обзра GPS-антенн RQ-170, после чего можно было начинать «spoofing»-атаку.

Для проведения безукоризненной «спуфинг»-атаки необходима постоянно обновляющаяся информация с точными координатами юнита-носителя GPS-модуля, которая может быть получена благодаря современным средствам радиотехнической разведки, которых на вооружении ВВС Исламской Республики Иран огромное множество. Наиболее простой и точной из них можно считать РЛС «Каста-2Е2». Станция работает в дециметровом диапазоне, и способна обнаруживать и сопровождать малоразмерные воздушные цели, включая БПЛА, с точностью до 100 м. Этого вполне достаточно для достоверного определения столь крупного дрона, как RQ-170 «Sentinel». Когда РЛС осуществляет завязку трассы цели, а «пакеты» данных с изменяющимся реальным местоположении цели с короткими перерывами поступают в операторскую «spoofing»-комплекса, начинается первый этап атаки - воздействие на дрон слегка более мощным GPS-сигналом спуфера с верным «пакетом» координат цели, полученных РЛС. Затем операторы РЭБ, с помощью программного «spoofing»-алгоритма постепенно отклоняют задаваемую спутником траекторию полёта беспилотной машины противника, превращая её из автономного в ведомый воздушный «инструмент», с которым можно сделать практически всё, вплоть до превращения в дрон-камикадзе, но только лишь в пределах действия «спуфинг»-комплекса (Иран пока не обладает собственной спутниковой навигационной группировкой).

Здесь также стоит отметить, что закупленные для нужд ВВС Ирана российские комплексы радиотехнической разведки 1Л222 «Автобаза», с технической точки зрения, не могут использоваться для подавления и «взлома» GPS-канала RQ-170 «Sentinel», так как «Автобаза» является пассивным средством РТР. Более, того 1Л222 не может использоваться в качестве средства для анализа «пакетов» данных от орбитальной спутниковой группировки GPS, поскольку её приёмник охватывает лишь сантиметровый частотный диапазон от 8 до 17,544 ГГц. Комплекс «Автобаза» предназначен для пеленгования Х-/ J- и Ka-диапазонных бортовых РЛС тактической авиации, радиовысотомеров СКР «Томагавк» и другого высокоточного ракетного вооружения, летящего в режиме огибания рельефа местности, а также активных радиолокационных ГСН ракет классов «воздух-корабль/земля» и ракет воздушного боя средней и большой дальности. Более логично может выглядеть информация относительно применения в процедуре перехвата управления RQ-170 «Sentinel» опытных белорусских комплексов радиоэлектронной борьбы «Навес-У», предназначенных для подавления каналов GPS.

Другие источники также плетут полную несуразицу, утверждая, что сбой в работе ИНС и всего БРЭО беспилотника RQ-170 могли создать поставленные Белоруссией станции мощных шумовых помех СНП-4. Псевдоспециалисты абсолютно забыли про истинное предназначение комплекса СНП-4. Во-первых, станция разработана для пассивной радиотехнической разведки радиоизлучающих многофункциональных бортовых РЛС противника, работающих в сантиметровом диапазоне, а также их дальнейшего подавления на дальности не более 60 км. Станция СНП-4 не является сверхмощным наземных средством радиоэлектронного противодействия, способным полностью нарушить стабильную работу систем автопилота БПЛА типа RQ-170 «Sentinel», как это способен делать сверхвысокочастотный комплекс типа «Ранец-Э». Во-вторых, большая часть элементной базы современного бортового радиоэлектронного оборудования, включая все шлейфы, проводку и прочие узлы, экранирована, а также часто покрывается специализированными радиопоглощающими материалами для избавления от негативного воздействия средств радиоэлектронного противодействия. Да и предельная мощность станции шумовых помех СНП-4 не превышает 2,5 кВт, что по меркам современных радиотехнических концептов - «капля в море». Итог таков: «спуфинг»-атака является наиболее реальным вариантом перехвата управления над американским БПЛА RQ-170 «Sentinel».

Наиболее продвинутыми характеристиками по «взлому» радиоканалов БПЛА на сегодня обладает отечественный комплекс радиоэлектронной борьбы «Шиповник-АЭРО». Данный юнит способен выполнять: радиоэлектронную разведку на предмет наличия радиоканалов управления вражескими БПЛА, анализ этих радиоканалов (включая извлечение «пакетов» данных с командами управления и обратной телеметрической информацией), полноценные «спуфинг»-атаки на дроны противника с использованием канала подавления радионавигационной системы GPS для всех видов потребителей. Большое количество различных типов антенных установок позволяет наиболее точно пеленговать источники радиоканалов управления БПЛА в диапазоне от 25 до 2500 МГц. Для подавления радиоканалов управления дронами «Шиповник-АЭРО» имеет 4 диапазона излучения радиоэлектронных помех противодействия и коррекции: 0,025 - 0,08 ГГц, 0,4 - 0,5 ГГц, 0,8 - 0,925 ГГц, а также 2,4 - 2,485 ГГц.

«Шиповник-АЭРО»

«Шиповник-АЭРО» был впервые продемонстрирован широкой публике в 2012-м году, в рамках Международного форума «Технологии в машиностроении-2012» концерна радиостроения «Вега». И уже в июле 2016-года появились первые сообщения от украинской стороны о прибытии комплекса в столицу Донецкой Народной Республики. Конечно, прислушиваться к заявлениям из Киева - занятие весьма неблагодарное, но хотелось бы надеяться, что комплексы «Шиповник-АЭРО» действительно стоят на страже многострадального русского города Донбасса - Донецка. Данные комплексы могли бы стать отличным подспорьем в защите населения Новороссии от постоянных губительных артиллерийских ударов по школам, магазинам, домам, а также опорным пунктам ВС ДНР, которые не прекратились даже после заключения очередных договорённостей о режиме прекращения огня на период новогодних праздников. Проведение территориальной воздушной разведки с помощью БПЛА со стороны киевских нацистов представляет не только косвенную угрозу, заключающуюся в разведке наиболее населённых объектов для нанесения артиллерийских ударов, но и прямую угрозу, поскольку ВСУ уже более полугода занимаются натуральным террором. Так, самоходными зенитно-ракетными комплексами «Оса-АКМ» и зенитно-артиллерийскими комплексами НМ ЛДНР было перехвачено более 5 разведывательных дронов ВСУ, оснащённых самодельными точками подвески с кустарными авиабомбами, созданными на основе различных ручных гранат, боевых частей снарядов и прочих взрывных устройств. «Шиповник-АЭРО» таких условиях превращается просто в незаменимое средство.

Вернёмся к случаям перехвата радиоканала управления закупленных «незалежной» американских БПЛА RQ-11B «Raven». Для «взлома» этого беспилотника, запускающегося с руки, абсолютно не требуются столь сложные средства, как «Шиповник-АЭРО». «Рэйвен» также оснащается модулем GPS, но с более простой ненаправленной антенной: это позволяет «глушить» систему навигации дрона даже с использованием простейшего переносного комплекта подавления GPS-канала. Но учитывая, что украинские боевики чаще используют радиокомандное наведения RQ-11B в пределах прямой видимости (до 10 км), вычислить пункты боевого управления для ополченцев не составляет особого труда. Чего достаточно для пеленгования источников каналов управления RQ-11B в пределах радиогоризонта?

Сегодня для большинства осведомлённых жителей освобождённых и оккупированных территорий Донецкой и Луганской Народных Республик очень знакомым является маленький цифровой девайс под названием DVB-T-тюнер. Устройство объединяет в себе функции полноценного радиоприёмника, ТВ-тюнера, а также частотного сканера, способного прослуживать радиочастоты в диапазоне от 24 до 1750 МГц. Компактная плата DVB-T-тюнера построена вокруг радиочастотного микрочипа RTL2832U+R820T2, обладающего достаточно высокой чувствительностью с отличным коэффициентом подавления шумовых помех в эфире. Население и военнослужащие ЛДНР часто используют устройство с целью обнаружения в эфире радиостанций украинских войсковых формирований, что иногда может помочь подготовиться к непредвиденным обстоятельствам (обстрелам, передвижению техники, а также местам возможной эскалации боевых действий). Как известно, частотный диапазон переносных радиостанций находится в пределах от 136 до 174 МГц, в то время как аналоговый диапазон управления БПЛА находится на более высоких частотах.

Вооружившись самодельной точно направленной антенной, подключенной через антенный выход и переходник к SDR-тюнеру, по пикам на частотной диаграмме можно легко определить примерное направление излучаемого радиоканала управления дроном RQ-11B. Частотная диаграмма отображается в программе «SDRShurp», установленной на переносной планшет или ноутбук, работающий на ОС «Windows». Для устройств на ОС «Андроид» (смартфонов и планшетов) имеется аналогичное программное обеспечение под названием «SDRTouch». Тюнеры подключаются к компьютерной технике через интерфейс «USB». Цена вопроса составляет не более 550 - 600 руб., а поэтому DVB-T-тюнеры являются одними из наиболее закупаемых электронных устройств, которые волонтёры доставляют для нужд разведывательных подразделений Корпусов народной милиции ЛДНР.

Разведывательный БПЛА RQ-11B, который был «перехвачен» и принудительно посажен средствами РЭБ ЛНР, двигался к линии соприкосновения с ЛНР со стороны н.п. Крымское. Рельеф в этом районе относительно равнинный, а поэтому определить радиоизлучающий пункт управления беспилотником не составило абсолютно никакого труда. Сигнал был проанализирован и передан «Рэйвену» с большей мощностью, так произошёл перехват управления, затем машине просто дали команду на посадку. Для анализа аналогового радиосигнала управлением «Рэйвеном» (определяет «пакеты» с командами управления плоскостями) необходимо более продвинутое программное обеспечение, нежели «SDRSharp» или «SDRTouch», использующее более серьёзные драйвера и фильтры, которыми, очевидно, и воспользовались специалисты Вооружённых сил ЛНР.

Существует также масса иного программного обеспечения, драйверов и фильтров, предназначенных для сбора трафика из спутниковых каналов. Они могут быть немного модернизированы под сканирование распаковку слабозащищённых телеметрических каналов информации, транслируемых различными разведывательными БПЛА. Так, в далёком 2008-м году, американские военнослужащие захватили повстанца, в ноутбуке которого были загружены фотографии, сделанные американскими БПЛА на Иракском театре военных действий, у других повстанцев, уже в 2009-м году, были обнаружены компьютеры с видеофайлами длительностью в несколько часов, на которых также разведывательные сцены американских беспилотных дронов. По информации западных информационных ресурсов, для получения файлов использовался модифицированный программный пакет типа «SkyGrabber» ценой в 26 долларов.

Подводя итоги  по вопросам «взлома» радиоканалов управления современными разведывательными БПЛА, можно отметить два главных момента.

1. Наиболее полноценную защиту от «перехвата» управления и снятия телеметрической информации имеют тяжёлые стратегические разведывательные БПЛА типа RQ-4A/B/C «Global Hawk/Triton»; оперируя на высотах до 19,5 км, эти машины менее подвержены ложным сигналам даже самых сильных наземных средств РЭБ, максимальный ущерб, который может быть нанесён их работе - подавление бортовой РЛС БО AN/ZPY-2; что касается систем навигации и GPS-управления с точно направленными приёмными антеннами, «забить» их весьма сложно. Ведь не один «Глобал Хоук» ещё не был «посажен» ни российскими, ни китайскими средствами РЭБ, хотя летают эти машины как над Южно-Китайским морем, так и непосредственно вблизи наших воздушных границ у Крыма...Делаем выводы.

2. Взятие под контроль цифровых каналов управления низковысотными и средневысотными БПЛА - задача достаточно сложная, но вполне осуществимая. Успех зависит от производительности вычислительных средств комплекса РЭБ, который осуществляет «спуфинг»-атаку на GPS-модуль дрона, а также от мощности усилителя атакующего радиоканала, который должен превышать мощность спутникового канала коррекции. Учитывая, что программы «спуфинг»-атак регулярно совершенствуются, то 100%-й защиты ожидать не стоит. Что касается аналоговых радиоканалов управления, что применимо в случае с украинскими RQ-11B «Raven», взломать их не составляет труда даже с помощью простейших средств радиоэлектронной разведки и РЭБ.


Автор: Евгений Даманцев

Как выглядит заряженный дрон-бомбомет

дрон-бомбомет

1 час назад, Socol218 сказал:

Выставка вооружений и боевой техники IDEX-2017 в Абу-Даби, столице ОАЭ.

И фото репортаж Drew

Цитата

DroneShield представила противодроновое ружье

Вроде бы тут такие данные уже были))) повторюсь

47 минут назад, Drew сказал:

Вроде бы тут такие данные уже были))) повторюсь

Repetitio est mater studiorum (Повторение - мать учения)

Цитата

Блаженный Теодорит велит и повторить, - сказал Турбан со смехом. Repetitio est mater studiorum. Не так ли? - промолвил с другого стола флотский офицер, явно подделываясь под семинарскую речь. (И. А. Бунин, Учитель.)

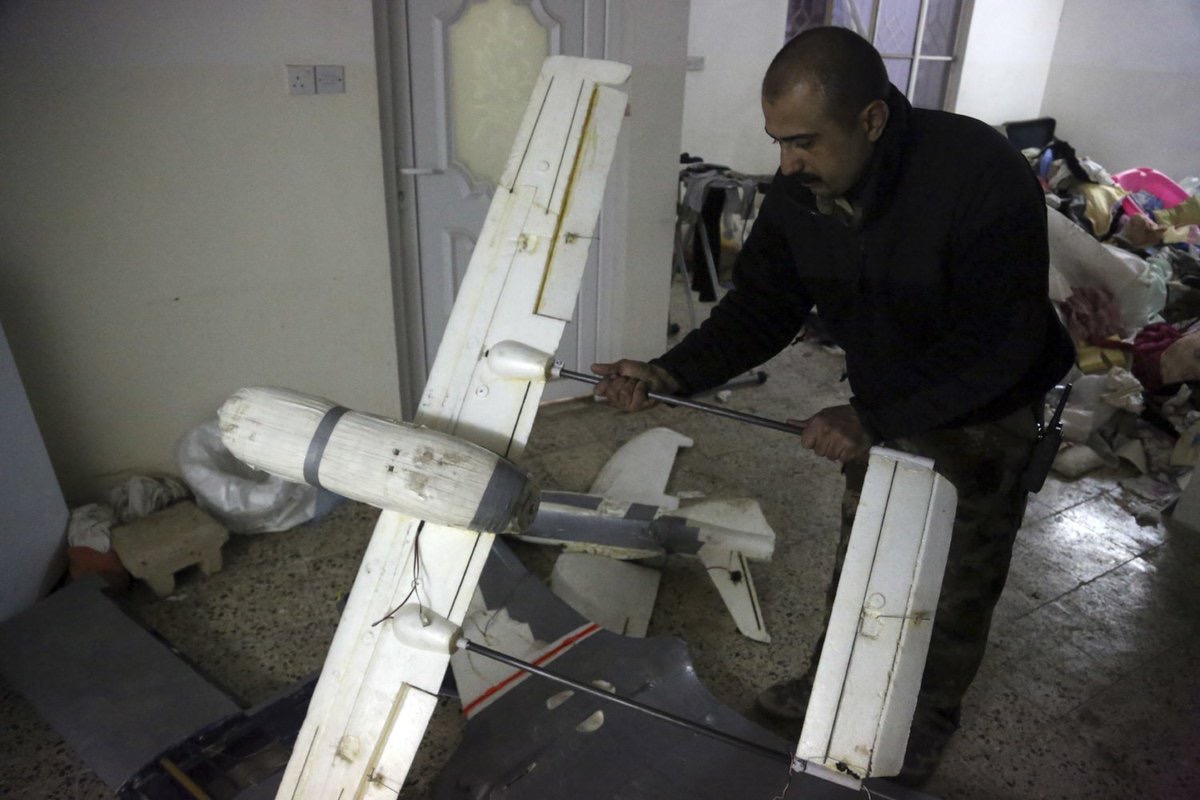

Трофеи бармалейских БЛА. Скотч и пенопласт рулит.
