Материалы по инженерной подготовке

мины

КПОМ-2.pps

КСФ-1.pps

ОЗМ-72.pps

ПМД-6М.pps

ПМН-2.pps

ПМН-4.pps

ПМН.pps

ПОМ-2.pps

ПФМ-1.pps

Друг, подскажи чем открыть файлы на андроиде? Скачал аакую то прогу, но не пошло...

Надо установить microsoft power point. Это презентации анимационные

Понял, спасибо!

...на андроиде  OfficeSuite открывает...

Добавлю презентаций.

МОН_-_50_(90).pps

МОН -100 (200).pps

ПОМЗ-2.pps

Минные взрыватели мгновенного действия

Минные взрыватели.ppt

Установка минных заграждений

Установка_противотанковых_и_противопехотных_минных_полей.ppt

Установка_противотанковых_минных_полей_вручную.ppt

Продолжаем тему

Установка_противопехотных_минных_полей_вручную.ppt

Укровская методичка по  минам 2016 По идее сносно ,по факту бессвязно нелепо и фантастично. Некоторые упомянутые изделия применялись исключительно в воспаленном воображении автора пособия. Некоторые такие как ПТМ-3 применялись исключительно украинской стороной Что характерно если как   написано  методичка для общего пользования не  упомянуты мины США и НАТО Выкладываю сугубо для общего развития

Mines_2016.pdf

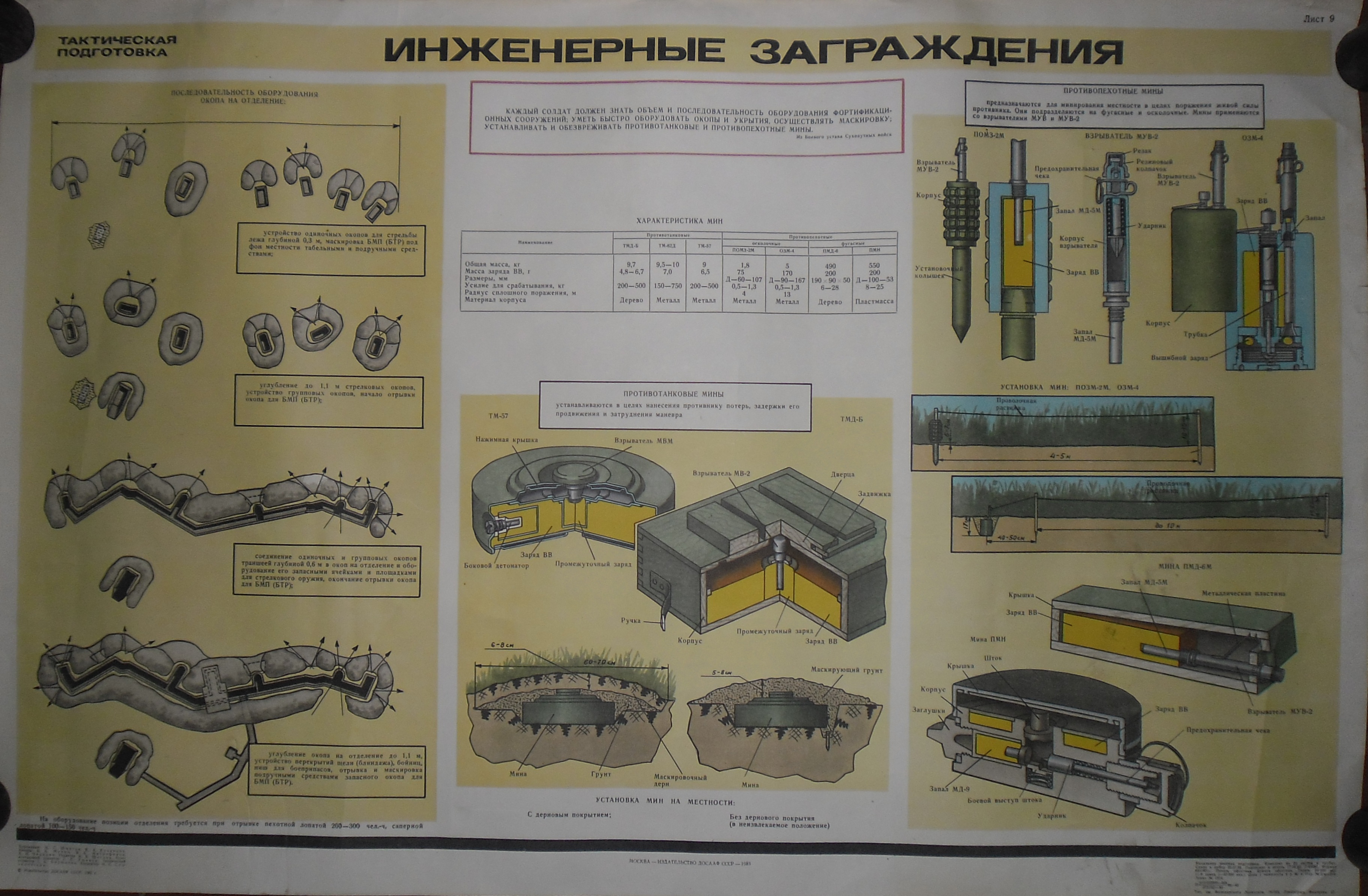

Плакат " Инженерные заграждения"

Переносная установка разминирования УР-83П. В просторечии " Змей-Горыныч"

Переносная установка разминирования УР-83П.pdf



48 минут назад, ЗТП сказал:

Переносная установка разминирования УР-83П. В просторечии " Змей-Горыныч"

Переносная установка разминирования УР-83П.pdf

В моём понимании, "Горыничи" - это УР -77 и УР -О7М. А УР-83П - это ближе к "прогрессивной мутации" ЗРП-2 "Тропа".

41 минут назад, BRONCO сказал:

УР -77

УР-77 это "Метеорит"  А вообще "Горынычами " кличут практически все УР будь-то УР-77 или УР-83П смонтированная на грузовике или "маталыге"

Август 15, 2016 исправлено: ЗТП

1 час назад, ЗТП сказал:

УР-77 это "Метеорит"  А вообще "Горынычами " кличут практически все УР будь-то УР-77 или УР-83П смонтированная на грузовике или "маталыге"

Дык, и "ноль седьмая М" - она "Пересортировка". "Змей Горыныч" -  пошло от УЗ-3Р на базе "Урала", УР- 67 уже обзывался "уркой". Но потом, видимо, надоело сапёрам придумывать новые "погонялки" и все они  в итоге, стали  "Горынычами". А  вот переносные комплексы  - они чаще обзывались "Тропой". Но спорить  - не буду.

39 минут назад, BRONCO сказал:

А  вот переносные комплексы  - они чаще обзывались "Тропой".

Спасибо что напомнили, заодно и по ЗРП-2 " Тропа" учебное пособие выложу

ЗРП-2 .pdf

Еще плакаты по инженерной подготовке

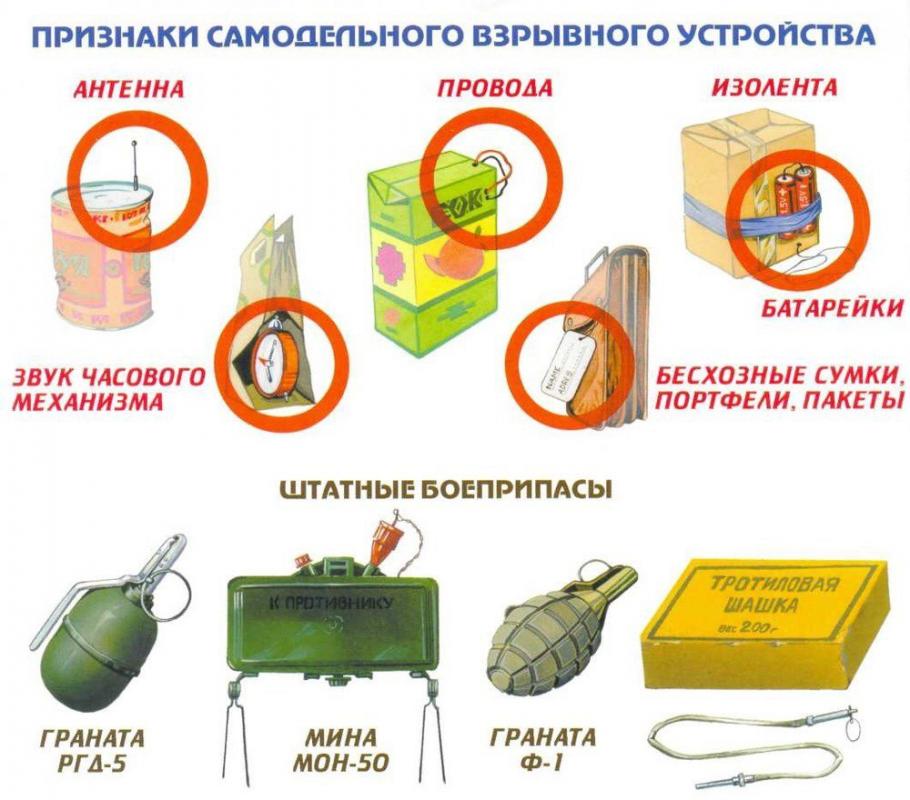

Признаки мин . Перевод какого то импортного плаката

Antologia_boevykh_okhotnichikh_lovushek.pdf

Kapitan_P_GORBUNOV_PRIMENENIE_MIN-SYuRPRIZOV_YaPONTsAMI.docx

Vzryvoopasnye_predmety_frontovykh_poley_Rossii.pdf

Снаряжение саперов на Донбассе .

ЛНР   парень из отдельной ИСР

Доп. изображения к предыдущему посту . Укровский самодельный ключ к МВЧ-62

МЕРЫ БЕЗОПАСНОСТИ ПРИ РАБОТЕ СО ВЗРЫВЧАТЫМИ ВЕЩЕСТВАМИ

Взрывные устройства и взрывчатые вещества

Взрывчатые вещества, ставшие объектом предельно внимательного обращения и всех необходимых мер предосторожности, являются одним из важнейших орудий любого диверсионного движения. Девяносто процентов всех диверсионных операций связано с разрушительным фактором этого рода или с использованием мин-ловушек. Если вы достаточно осведомлены о партизанских методах ведения войны или имеете какой-то опыт в этой области, то вы сможете способствовать расширению социальных последствий диверсионных операций, особенно если к ним имеют отношение притесняемые властью группы населения. Взрывы объектов дезорганизуют силы противника, несут его тылам разрушения и смерть, впечатляют и устрашают вражеских солдат мощью и технологическими возможностями народного авангарда. Взрывчатые вещества распределяются по двум основным классам. Первая группа, это бризантные взрывчатые вещества, и к ней относятся динамит, тринитротолуол, нитроглицерин и пластиковые средства. Во втором классе – медленно горящие взрывчатые вещества, – с более слабой силой и звуком взрыва, чем у взрывчатых веществ первого класса. К медленно горящим взрывчатым веществам относятся бездымный порох, черный порох и другие вещества с менее сильно выраженными химическими реакциями. Необходимые технические средства рекомендуется не столько изготавливать самим, сколько закупать или похищать. Изготовленная на фабрике оснастка значительно более безопасна в обращении и, как правило, более эффективна.

Меры безопасности.

Перед тем как начать читать о процессе изготовления взрывчатых веществ надо обязательно внимательно рассмотреть ВСЕ ! правила безопасности !

Меры безопасности в отношении любого взрывчатого вещества сводятся, в сущности, к общим правилам рационализации работы. Скажем, бездымный порох считается стабильным веществом, но, если вы положите его в печь, он взорвется. Тринитротолуол можно поджечь так, что он сгорит, но не взорвется, по крайней мере, в течение большей части данного периода, тогда как черный порох воспламеняется уже от малейшей искры. Рекомендация: Знакомясь с мерами предосторожности, старайтесь глубже вникнуть в их суть, не измышляя ничего лишнего.

Меры безопасности при хранении взрывчатых веществ.

Наиболее важное значение при размещении взрывчатых веществ имеет правильный выбор места хранения. Оно должно находиться в достаточно близких пределах для вашего присмотра, но не столь близко, чтобы представлять опасность для вас и вашей семьи. Все двери на складах или погребах для хранения взрывчатых веществ должны снабжаться надежными запорными устройствами.

Не храните запальные капсюли механического типа, электрические капсюли или иные инициирующие приспособления в том же контейнере или, тем более, на том же складе, где размещены любые другие формы бризантных или медленно горящих взрывчатых веществ.

Не храните фитили или заправку фитилей во влажном или подверженном действию испарений месте или вблизи места хранения легко воспламеняющихся веществ, например, масел, бензина или газолина, очистительных растворителей или красок. Фитили следует также размещать на удалении от радиаторов, паропроводов, печей или любых других источников тепла, так как неэлектрические фитили любого типа в силу своих свойств могут стать причиной пожара и других отрицательных последствий.

Металлы должны храниться возможно дальше от взрывчатых веществ и, скажем, металлические инструменты нельзя хранить в одном и том же складском помещении вместе со взрывчатыми веществами.

Ни в коем случае в помещении со взрывчатыми веществами нельзя допускать возникновения открытого пламени или других видов огня, в том числе, зажигания сигареты.

Реальную опасность при хранении взрывчатых веществ представляет возможность стихийного самовозгорания. Поэтому не допускайте сбора или случайного накопления в зоне хранения взрывчатых веществ листвы, травы, хвороста или каких-то отходов.

Не разряжайте оружие вблизи склада со взрывчатыми веществами. Не стреляйте в погребе, содержащем подобные средства. Стрельба производится на безопасном удалении от взрывчатых веществ.

Для разных типов взрывчатых веществ требуются соответствующие условия хранения, включая температурный режим и другие факторы, поддающиеся контролю. Производить операции со взрывчатыми соединениями, в частности, в месте их хранения, может только человек, хорошо изучивший все свойства и особенности этих веществ.

Всегда руководствуйтесь в этих делах обычным здравым смыслом и допускайте к операциям со взрывчатыми веществами только компетентных и квалифицированных людей.

Меры предосторожности при обращении со взрывчатыми веществами.

При транспортировке взрывчатых веществ нужно знать соответствующие определения федеральных и внутриплатных законов и регулирующих норм. Многие из этих положений продиктованы простым здравым смыслом, необходимым для вашей же безопасности.

Необходимо предусмотреть, чтобы любое транспортное средство, используемое для перевозки взрывчатых веществ, находилось в нормальном эксплуатационном состоянии и было оснащено цельным и крепким деревянным или неискрящим металлическим днищем и достаточно высокими боковыми и торцевыми бортами для предотвращения случайного выпадания взрывчатых веществ из машины. Груз, помещенный в открытый кузов грузовика, должен быть прикрыт сверху водонепроницаемым и огнестойким брезентом. Проводка должна иметь на всем протяжении хорошую изоляцию для исключения возможности короткого замыкания, а в противопожарный комплект на транспортном средстве входят не менее двух огнетушителей. Грузовая автомашина снабжается возможно большим числом маркировочных знаков и надписей.

Ни в коем случае не допускайте присутствия металлов любого вида, за исключением неискрящих, непосредственно в зоне взрывчатых веществ и их контактирования с облицовкой или кожухом этих химических средств. Вместе со взрывчатыми веществами нельзя перевозить металлы, легко воспламеняющиеся вещества или высококоррозионные материалы.

Категорически запрещается курить рядом с контейнером со взрывчатым веществом любого типа, независимо от степени его стабильности.

Не разрешайте посторонним лицам приближаться к взрывчатым веществам в силу двух соображений, во- первых, потому, что они из-за неведения о содержании контейнеров могут случайными действиями вызвать взрыв этих веществ и, во-вторых, ввиду возможности того, что посторонними лицами могут оказаться скрытые агенты врага.

Загрузка или разгрузка взрывчатых веществ производится с предельной осторожностью. При проведении любых операций со взрывчатыми веществами любого объема и характеристик поспешность совершенно исключается. Рассчитывайте ваше время и обдумывайте каждый свой шаг.

Если вам приходится транспортировать бризантные взрывчатые вещества и запальные капсюли в том же транспортном средстве, позаботьтесь о полностью разделенном размещении указанных средств.

Меры предосторожности при использовании взрывчатых веществ.

При открывании ящика со взрывчатыми веществами ни в коем случае не пользуйтесь металлическим ломом или клином. Вам понадобится деревянный клин или неметаллический инструмент.

Не курите и не разрешайте курить другим лицам. Не допускайте привнесения открытого пламени или любого другого источника тепла или огня вблизи зоны использования взрывчатых веществ.

Не размещайте взрывчатые вещества там, где они могут подвергнуться воздействию пламени, чрезмерному нагреву, где возможно искрение или ударное воздействие.

Опустите крышку или закройте верх ящика после использования взрывчатых веществ.

Не носите взрывчатое вещество в кармане или еще ближе к телу в течение того или иного времени. Даже при проведении диверсионной акции лучше переносить взрывчатые вещества в отдельном контейнере.

Операцию сборки запалов или ступенчатых запальных капсюлей не выполняйте вблизи любых других взрывчатых веществ, бризантных или медленно горящих.

Запальные капсюли, несмотря на то, что они выполняют чисто вспомогательную функцию, несут в себе достаточно мощный заряд и к ним нужно относиться с соответствующей меркой.

В запальный капсюль может вставляться только фитиль без каких-либо других включений. Для обеспечения нормального функционального состояния и должной чувствительности запальных капсюлей с ними нужно обращаться с должным вниманием.

Никогда не экспериментируйте с запальными капсюлями, пытаясь разобрать их, применяя ударные воздействия, внося произвольные изменения в конструкцию или даже удаляя их содержимое. Не старайтесь извлечь провод из электрического запального капсюля.

В период ухода и обращения со взрывчатыми веществами вблизи их находятся только специально выделенные лица. Все посторонние и некомпетентные лица должны немедленно покинуть эту зону. К числу указанных лиц, разумеется, относятся также дети и животные.

Не оперируйте со взрывчатыми веществами и удалитесь из зоны хранения взрывчатых веществ при приближении грозы. Примите меры к предотвращению доступа любых лиц к этой зоне и должные меры безопасности.

Перед практическим применением проверьте всю экипировку и никогда не используйте подрывные средства с определенными повреждениями или ослабленными функциональными качествами.

Никогда не пытайтесь собственными силами привести в исходное, нормальное, состояние то или иное взрывчатое вещество или запальный материал, подмоченные водой.

Меры предосторожности при сверлении отверстий и бурении шпуров.

Тщательно обследуйте место, на котором намечено проведение сверлильной операции, убедитесь в отсутствии на этом участке взрывного заряда. Нельзя, разумеется, проделывать отверстия в самом взрывном заряде.

Нельзя размещать запасные или излишние взрывчатые вещества вблизи участка, на котором проводится бурение шпура.

В процессе бурения, основанном на принципе трения, генерируется теплота. Никогда не вносите заряд в шпур без предварительного измерения температуры. Обследование шпура необходимо также для того, чтобы убедиться в наличии или отсутствии каких-то элементов запального материала. Крайне рискованная ситуация создается при температуре выше 150F

В практике диверсионных операций применяется так называемый метод взрывного расширения шпура, при использовании небольшого заряда для этой цели и с последующей закладкой значительно большего основного взрывного заряда. При этом обеспечиваются должные меры безопасности. Убедитесь в том, что поблизости не заложены какие-либо другие заряды.

Нельзя вносить взрывчатое вещество в шпур со значительными усилиями. Снова проверьте состояние вашего шпура и перед повторным введением заряда очистите шпур от того, что мешает закладке заряда.

Никогда не пытайтесь вставить механический или электрический запальный капсюль в шашку динамита методом усиленного вдавливания. Используйте для этой цели отверстие, предварительно проделанное специальным пробойником.

Не вносите произвольных изменений любого рода в запал.

Рассчитайте необходимое вам количество взрывчатых веществ, и положите строго определенное количество этих веществ. Нельзя превышать установленных показателей.

Меры предосторожности при уплотнении заряда.

(Для его уплотнения используются определенные балластные средства, в основном мешки с песком, размещаемые вплотную ко взрывчатым веществам с целью концентрации силы взрыва в определенном направлении.)

Операция уплотнения требует применения строго последовательных и осторожных приемов и исключает усиленные механические воздействия.

В качестве распорных или оттягивающих элементов должны использоваться только деревянные или некоторые другие неметаллические, неискрящие средства.

Для уплотнения зоны шпура, вскоре после того, как он был пробурен, используйте глину, песок, грязь или какой-либо другой негорючий материал.

В процессе уплотнения участка соблюдайте должную осторожность, чтобы не повредить или полностью не оборвать фитиль или провод электрического запального капсюля.

Метод уплотнения необходимо применять возможно шире, так как он позволяет сократить расход требуемых взрывчатых веществ.

Меры предосторожности при электрическом детонировании взрывчатых веществ.

Не разматывайте провода электрического запального капсюля и не используйте его во время грозы, пылевой бури или при наличии любого иного источника статического электричества.

Соблюдайте особую осторожность при использовании электрических запальных средств вблизи радиопередающих средств.

Держите вашу запальную схему в состоянии полной изоляции от любых проводников, за исключением тех инициирующих элементов, которые вы намереваетесь использовать. Это означает необходимость строжайшей изоляции относительно грунта, оголенной проволоки, рельсов, труб или любых проводов электроснабжения, вызывающих помехи или утечку.

Все кабели, провода или другие электрические принадлежности хранятся отдельно от электрических запальных капсюлей и подсоединяются в нужной мере только на время подрывной операции и для осуществления взрыва.

Будьте очень внимательны в вопросе количественного использования запальных капсюлей (более одного). Никогда не используйте более одного типа запального капсюля в пределах одной операции.

Обеспечьте использование точно рассчитанного тока, в соответствии с данными изготовителя для задействования электрических запальных капсюлей. Никогда не занижайте его величину.

Убедитесь в том, что все концевые участки проводов, подключаемых к капсюлям, свободны и зачищены до блеска.

Сохраняйте в нормальном состоянии провода электрического капсюля или свинцовые проволочки для соединения напрямую до момента пуска в действие.

Меры предосторожности при использовании фитиля.

Обращайтесь с фитилем с должной осторожностью. Не допускайте порчи поверхностной оболочки. В холодную погоду непосредственно перед использованием слегка подогрейте фитиль. Избегайте растрескивания наружного гидроизоляционного покрытия.

Никогда не используйте короткий фитиль. Как правило, используется фитиль длиной более двух футов. Точно рассчитывайте скорость распространения запального огня по фитилю и время, необходимое вам для перемещения в безопасное место.

При соединении фитиля с запальным капсюлем подрежьте его примерно на один дюйм для обеспечения должной сухости. Разрезайте фитиль строго перпендикулярно чистым лезвием новой бритвы. Когда фитиль установлен на место, не перекручивайте и не оттягивайте его и не создавайте каким-либо иным способом силы трения.

После введения фитиля необходимо фиксировать фитиль относительно запального капсюля. Этот прием состоит в закреплении неэлектрического запального капсюля на фитиле отгибанием краев капсюля вплотную к фитилю. Эта операция выполняется только специальным инструментом типа обжимных щипцов или клещей. Хотя с этим инструментом сходны обычные кусачки, последние не могут служить заменой обжимным щипцам или плоскогубцам. При выполнении приема фиксации точно рассчитывайте каждое движение рук, так как, если вы будете сплющивать не столько края капсюля, сколько само взрывчатое вещество внутри капсюля, то очень высока вероятность того, что вы повредите себе руки вследствие его взрыва.

Не зажигайте фитиль, пока у вас не будет полной уверенности в том, что исходящие от него искры не запалят взрывчатое вещество еще до того, как фитиль догорит до конца.

Меры предосторожности при запаливании взрывчатых веществ.

При поджигании фитиля никакого постороннего заряда не должно быть в ваших руках.

Перед осуществлением взрыва обеспечьте должную обзорность окружающей территории и возможность подачи соответствующего сигнала заблаговременно, в интересах безопасности.

Не возвращайтесь к месту взрыва до тех пор, пока не рассеется дым.

Не спешите выяснить причину осечки. Выждите, по крайней мере, один час, чтобы убедиться в том (при использовании электрической схемы), что отсоединены соответствующие контакты.

Из американского устава ФМ 20-32 Мины и разминирование Рисунки почему то вставляться не хотят

Обнаружение



Обнаружение – действительное подтверждение наличия и определение местоположения мин. Оно может осуществиться в ходе разведки или же может произойти непреднамеренно (например, машина наезжает на мину). Обнаружение мин используется в связи с операциями по сбору разведсведений и операций по прорыванию и очистке. Существует четыре типа методов обнаружения – визуальное, физическое (при помощи щупа), электронное и механическое.



Визуальное обнаружение



Визуальное обнаружение является частью всех боевых операций. Личный состав визуально обследует местность в поисках следующих признаков минных полей:

•.Проволочные растяжки мин.

• Признаки ремонта дороги (такие, как новое покрытие, заплатки на покрытии, длинные выемки, прокладка труб под дорогой).

• Знаки, размещенные на деревьях, столбах или кольях. Войска обозначают свои минные поля для самозащиты.

• Мертвые животные.

• Поврежденные автомобили.

• Нарушения в предыдущих колеях или колеи, обрывающиеся необъяснимым образом.

• Провода, идущие в сторону от дороги. Они могут быть проводами подрывной линии, частично зарытыми в грунт.

• Необычные признаки на грунте или то, что в природе не встречается. Растения могут изменить цвет или увянуть, дождь может смыть часть маскировочного слоя, маскировочный слой может просесть или нарушиться по краям, или же материал, маскирующий мину, может выглядеть наподобие холмиков грязи.

• Гражданские лица. Они могут знать, где в районе их жилья находятся мины или мины-ловушки. Гражданское население, избегающее определенных мест или определенных зданий, является хорошим индикатором наличия мин или мин-ловушек. Опросите население для того, чтобы определить точное местоположение мин или мин-ловушек.

• Куски дерева или другие остатки на дороге. Они могут свидетельствовать о наличии взрывателей нажимного или разгрузочного действия. Эти устройства могут находиться на поверхности или же быть частично заглубленным.

• Расположение объектов таким образом, что они могут использоваться как линия прицеливания. Противник может использовать мины, управляемые по команде, поэтому необходимо осматривать обочины дорог и местность вблизи объектов.



Физическое обнаружение



Физическое обнаружение (при помощи щупов) отнимает весьма много времени и используется прежде всего для операций по разминированию, самостоятельного выхода с заминированных участков местности и скрытных операций про прорыванию минных полей. Обнаружение мин визуальными или электронными методами должно быть подтверждено щупом.

При применении щупа пользуйтесь следующими указаниями:

Закатайте рукава и снимите все ювелирные украшения, чтобы повысить чувствительность. Оденьте шлем из Кевлара, застегните ремешок шлема, оденьте противоосколочный жилет.

Оставайтесь вблизи грунта и передвигайтесь пригнувшись, чтобы снизить воздействие случайного взрыва. При передвижении в положении пригнувшись:

Пригнитесь, не касаясь колнями грунта.

Осмотрите местность вперед на 2 м и в стороны на 3 м в поисках признаков минирования.

Проверьте щупом почву вокруг ног и как возможно дальше вперед.

Опуститесь на колени, после того как место проверено, и продолжайте проверять грунт вперед, пока вы не окажетесь в положении лежа.

Используйте зрение и осязание для того, чтобы обнаружить натяжные проволочки, взрыватели и приводы нажимных взрывателей.

В качестве щупа используйте длинный неметаллический объект.

Проверяйте щупом каждые 5 см грунта по фронту шириной 1 м.

Осторожно втыкайте щуп в грунт под углом менее 45 градусов.



ОПАСНО

При поиске при помощи щупа соблюдайте особую осторожность. Если втыкать щуп под большим углом, его нажатие может вызвать срабатывание мин с нажимным взрывателем.

• Прилагайте к щупу только такое усилие, чтобы он медленно погружался в грунт.

• Если щуп встретит сопротивление и не входит в грунт свободно, осторожно отгребите грунт в сторону концом щупа и удалите разрыхленный грунт рукой в сторону. Соблюдайте осторожность, чтобы не вызвать срабатывания мины.

• Когда вы обнаруживаете твердый объект, прекратите пользоваться щупом и осторожно (двумя пальцами каждой руки) удалите окружающий грунт и опознайте объект.

• Если обнаруженный объект является миной, удалите достаточно грунта, чтобы определить тип мины и ее местоположение. Не пытайтесь снять или обезвредить мину. Используйте взрывчатые вещества для уничтожения мины на месте или используйте кошку с веревкой для того, чтобы вызвать взрыв мины. Не используйте металлические кошки по минам с магнитными взрывателями.

Поиск при помощи щупа – крайне напряженная и полная стрессов работа. Старший группы должен устанавливать предел работы солдата щупом в минном поле. Для определения разумного времени, старший должен учитывать факторы METT-T, погодные условия, уровень угрозы, уровень стресса группы, уровень усталости и моральное состояние солдата. Как правило, максимальной продолжительностью эффективной работы отдельного солдата являются 20…30 минут.



Электронное обнаружение



Электронное обнаружение эффективно для установления местоположения мин, однако этот метод отнимает много времени и подвергает личный состав опасности поражения огнем противника. Кроме того, подтверждать обнаружение подозреваемых мин необходимо при помощи щупа.



Миноискатель AN/PSS-12




Миноискатель AN/PSS-12 (Рис. 10.1.) может обнаруживать только металл, однако большинство мин имеют металлические детали в своей конструкции. Миноискатель может обнаруживать местоположение и распознавать пластмассовые или деревянные мины по незначительному сигналу от металла. Применение и процедура работы с миноискателем описаны в Приложении F, а технические данные можно найти в TM 5-6665-298-10. Детектор – переносимый в руках, сигнал об обнаружении подозреваемых мин имеет вид звукового сигнала в головных телефонах.

Рис. 10.1. Миноискатель AN/PSS-12



Так же, как и при работе со щупом, необходимо учитывать максимальное время, в течение которого оператор может работать с детектором. Руководитель должен учитывать факторы METT-T, погодные условия, уровень опасности, уровень стресса подразделения, моральное состояние. Как правило, максимальное время эффективной работы с миноискателем – от 20 до 30 минут.



Авиационная дистанционная система обнаружения минных полей (ASTAMIDS)



Система (Рис. 10.2.) дает войскам США способность быстро обнаруживать минные поля. Условия окружающей среды должны быть благоприятными для авиации и операций ASTAMIDS. (Система может монтироваться на вертолете UH-60 Blackhawk, на беспилотном летательном аппарате (UAV) или же на самолетах). Система обнаруживает и классифицирует тепловые и другие аномалии как подозреваемые минные поля вдоль дорог и в представляющих интерес районах. Система может использоваться для защиты наступающих войск и может работать совместно с наземными и воздушными частями при выполнении задач по разведке.

Система ASTAMIDS состоит из датчика с электронной аппаратурой и блока MIDAP, производящего обнаружение минного поля по алгоритму. Вспомогательное оборудование включает в себя аппаратуру получения данных о полете (прибор спутниковой навигационной системы GPS, радиолокационный высотомер, инерциальный измерительный блок IMU), источник питания, рабочие места, цифровой прибор записи данных, каркас для монтажа оборудования, модифицированные полы для разных типов самолетов.

Оператор наблюдает за данными, отображаемыми на монтиоре, связывается с экипажем и выполняет другие функции (такие, как смена лент для записи данных и создание отчетов).

Рис. 10.2. Система ASTAMIDS



Экипаж должен поддерживать высоту 300 футов (91.5 м) и воздушную скорость примерно 70 узлов (130 км/ч), чтобы можно было точно обнаружить мины в полосе просмотра (шириной примерно 215 футов (63 м). Система может работать в течение 2 часов, основываясь на стандартном времени полета для данной задачи. (The system has a 2-hour operational capability, based on standard flight time for the mission profile.)

Система ASTAMIDS – способ быстрого обнаружения минных полей. Когда она применяется авиацией для поддержки маневренных частей, тесное взаимодействие авиационных и наземных частей обеспечивает быструю и точную передачу данных об обнаруженных минных полях. Система ASTAMIDS не столь же точна, как наземные системы обнаружения, однако точность системы достаточна для того, чтобы свести к минимуму опасность встречи с минным полем. Система может применяться как на своей территории, так и на территории противника. К использованию вертолетного варианта системы в районах угрозы противника и его огня следует подходить весьма осторожно при планировании и координировании, поскольку вертолет является весьма уязвимым при выполнении полета с постоянной скоростью и высотой по фиксированному маршруту.

Находясь в воздухе на начальной точке маршрута, система переводится в правильный режим обнаружения, зависящий от конкретной задачи (разведка маршрута или местности). Когда система дает сигнал о первоначальном обнаружении, оператор сообщает об этом пилоту. Пилот затем пролетает над обозначенным районом с целью получения подтверждения.



 Если система опять обнаруживает, пилот возобновляет выполнение задачи (разведка маршрута) или продолжает просмотр района для определения границ минного поля (разведка местности). Если при пролете с целью подтверждения не будет получено сигнала об обнаружении, оператор указывает пилоту на необходимость продолжения полета по плану.



Временная монтируемая на автомобилях

система обнаружения мин IVMMD



Система IVMMD используется на всех уровнях конфликта и операций, отличающихся от войны (OOTW). Система монтируется на автомобиле, устойчивом к действию взрыва и осколков, спроектирована для того, чтобы обнаруживать и обозначать металлические противотанковые мины, как установленные в грунте, так и установленные на поверхности грунта. Первостепенная задача системы – обнаружение мин при очистке дорог. Система не должна использоваться в условиях установки противником мин с взрывателями, не имеющими нажимного взрывателя.

Полная система IVMMD (Рис. 10.3.) состоит из машины обнаружения мин MDV, одного автомобиля-тягача T/MDV, трех подрывающих мины прицепов, модуля с запасными колесами для MDV, модуля с запасными колесами для машины T/MDV,  контейнера с запасными частями.

Рис. 10.3. Составные части системы IVMMD



Единственная задача машины MDV – обнаружение мин. Машина может преодолевать вертикальные подъемы до 20%. Машина имеет 4-цилиндровый двигатель и неавтоматическую коробку передач. Масса машины – 4.8 тонны. Ширина полосы поиска составляет 3 м. Система обнаружения состоит из двух раздельных индукционных катушек (одна с левой стороны, другая – с правой стороны), которые обнаруживают магнитные поля под машиной. Катушки размещаются на подвеске между двумя осями машины. Когда детектор обнаруживает металлический объект, оператор получает звуковой сигнал об этом в головных телефонах. На пульте появляется визуальный сигнал, показывающий, какой стороной системы обнаружен объект.

Оператор затем останавливает машину, отъезжает назад и находит металлический объект. (Система MDV имеет два режима поиска: обзорный используется для того, чтобы идентифицировать металлический объект, а точечный режим используется для обнаружения центра объекта). Когда оператор находит наиболее сильный сигнал, он включает систему обозначения (сосок, смонтированный на задней раме, и направленный на центры поисковых элементов) и наносит на грунт маркерную отметку водорастворимыми красками.

Машина T/MDV имеет 6-цилиндровый двигатель и такую же систему обнаружения и обозначения, что и машина MDV. Машина T/MDV буксирует три прицепа, вызывающих взрыв мины. Рекомендуемая максимальная скорость при буксировке – 20 км/ч. Максимальный преодолеваемый подъем (T/MDV с прицепами) – до 20%; однако, спуск с прицепами по такому склону затруднен. Машина должна идти на первой передаче, а тормоза прицепов должны быть задействованы для того, чтобы снизить скорость машины при движении под уклон.

Прицепы, приводящие мины к срабатыванию, имеют весьма большую массу, они специально спроектированы для того, чтобы оказывать высокое давление на грунт, вызывающее срабатывание мин с взрывателями нажимного действия. Каждый прицеп имеет две оси различной длины, так что три прицепа перекрывают колесами всю полосу шириной 3 м позади T/MDV и проверяют ее. Если мина подрывается под прицепом, то происходит запланированное срезание болтов и ремонт ограничивается заменой одного колеса.

Поисковый элемент подвешен между двумя осями машины MDV. Хотя машина и проектировалась для того, чтобы создавать весьма небольшое давление на грунт, она приводит к срабатыванию большинство мин с взрывателями нажимного действия, в зависимости от чувствительности их взрывателей.

Машина MDV создает давление на грунт  1.97 кг/кв.см. при давлении в шинах 1.02 кг/кв.см. и 1.54 кг/кв.см. при давлении в шинах 0.61 кг/кв.см.

Машина T/MDV создает давление 3.52 кг/кв.см. при давлении в шинах 2.05 кг/кв.см. и давление 1.66 кг/кв.см. при давлении в шинах 0.61кг/кв.см.

Система IVMMD используется для поддержки операций по очистке дорог. Операции по очистке обеспечивают уверенность в том, что пути безопасны для передвижения личного состава и техники. Система не должна применяться в условиях ограниченной видимости, мешающей оператору видеть мины, установленные на поверхности, и обнаруживать признаки минирования.



Механические средства



Колейные катковые минные тралы являются механической системой обнаружения мин. Наиболее эффективно они применяются при проводке колонн по дорогам, однако их можно применять и при передвижении тактических формирований. При передвижении колонн машины движутся по узкой тропе, и один или два катковых трала могут эффективно обнаруживать мины на тропе. Катковые тралы также могут применяться для обнаружения минных полей перед развернутыми тактическими формированиями, однако, для получения хорошей надежности обнаружения мин необходимо применение более чем одного каткового трала.



Сообщение сведений



Передача развединформации, относящейся к минным полям противника, передается наиболее быстрыми из имеющихся средств связи. Разведывательные сообщения являются наиболее распространенным источником информации тактического командира. Сообщения исходят от патрулей, высылаемых со специальными задачами по разведке минных полей или от частей, обнаруживших информацию о минных полях в ходе своих обычных операций. Информация передается вышестоящим штабам.

БОРЬБА С МАЛОГОБАРИТНЫМИ ВЗРЫВНЫМИ УСТРОЙСТВАМИ

Целью настоящей статьи является попытка анализа причин роста примене­ния в терактах МСВУ, величины наносимого ими ущерба, а также средств борьбы с ними, в том числе пригодными для использования простыми гражданами.

"Первыми ласточками" применения МСВУ явились так называемые "почтовые бомбы" (письма, бандероли, посылки и другие почтовые отправ­ления, начиненные взрывчаткой и превращенные таким образом в МСВУ(2).

Оценивая "привлекательность" почтовых бомб для террористов, нужно принимать во внимание и другие аспекты терактов с применением МСВУ. Большие СВУ обычно связывают с террористами, однако большинство МСВУ посылается по почте людьми, не связанными с какими-то ни было преступными организациями. Мотивами подобных терактов могут служить проблемы защиты животных, охраны окружающей среды, права человека, ревность, месть, совершение уголовного преступления и просто причуда. Преступников, использующих МСВУ, весьма трудно схватить до тех пор, пока они не потеряю бдительность или не сделают какой-либо ошибки. Это создает опасные прецеденты, поскольку влечет за собой серию подобных актов и других "последова­телей". Над обществом нависла угроза терактов с применением МСВУ. Причины и сами цели терактов также расширяются. Целями терактов могут быть не только политические, военные, фармацевтические и научно-исследовательские учреждения, но и любой гражданин, имеющий связи с потенциальными объектами теракта. И самое главное, средство совершения теракта весьма близко: источник (средство) теракта находится не на улице или вне пери метра здания. Оно находится внутри, близко к людям, а может быть, и к центру всей организа­ции. Многие фирмы беспрепятственно допускают в здание различные почтовые отправления либо через почтовые ящики, либо через почтовую службу, находящуюся внутри здания. И даже в случае, если бомба будет обнаружена, она все же будет угрожать жизни сотрудников разрушением здания и прерыванием нормальной деятельности компании.
Основным содержанием статьи является проблема сдерживания теракта, а не общие меры защиты от него.

В статье особое внимание будет также уделено рассмотрению методов и средств сдерживания терактов, доступных для простого гражданина, а не только для специальных подрывных команд, использующих мощные подрывные устройства, как стационарные, так и мобильные.
Множество статей и реклам совершенно естественно концентри­руют внимание на проблеме обнаружения СВУ. Однако в случае МСВУ это только часть ее решения. МСВУ может прямо сейчас находиться в сердце вашей организации. Сам факт его обнаружения уже утешает, но проблем совершения теракта все же остается. Правила строго требуют, чтобы подозрительный пакет оставался на месте, и его ни в коем случае не передвигали. Правда, были случаи, когда отдельные лица выносили такие подозрительные пакеты из здания и все проходило благополучно, а иногда – нет, и все кончалось трагедией. Некоторые могут утверждать, что. поскольку пакет трогался и перемещался, по-видимому, много раз, и если он был доставлен по почте, то и многими людьми, поэтому его можно пере­мещать и далее, только не вскрывать. Это может звучать логично, но не выдерживает обоснованной критики.

До проведения тщательного обследования подозрительного пакета никто не знает типа использованного взрывателя (активатора), поэтому каждое следующее прикосновение, передвижение, момент времени и т.д. могут быть опасными. Подобный риск неприемлем. Поэтому всегда имеется возможность взрыва МСВУ прямо на месте его нахождения.
Следует отметить, что взрыв внутри здания может быть весьма разрушителен. И это не только для конструкции здания, но и для оборудо­вания, что влечет за собой потерю инфра­структуры, времени. И, возможно, статуса компании. Деловая активность корпораций все больше и больше перемещается внутрь их зданий. Это относится как к компьютерным центрам, так и к офисам и даже к складам. Производственные и вспомогательные площади находятся в большом почете. Потеря даже, какой ­то небольшой части этой площади на любой промежуток времени может обойтись весьма дорого. Многие компании разрабатывают перспектив­ные планы для определенных площадей не только на случаи стихийных и технотронных бедствий, но и на случаи весьма разрушительных событий (сценариев) таких, например, как взрыв большой бомбы или автомобиля, начиненного большим количеством взрывчатки. Во многих случаях угрозы от МСВУ даже не рассматриваются, что может привести к трагическим последствиям.
Практический опыт предыдущих инцидентов свидетельствует о том, что большинство МСВУ содержит относи­тельно малое количество ВВ - 250-1000 г. При этом под термином "взрывное вещество" понимается ВВ вообще, хотя это могут быть и маломощное взрывное (или зажигательное) вещество, и ВВ большой мощности, имеющие большое число разновидностей с боевыми различными характеристиками. В рамках настоящей статьи будут рассматриваться наиболее опасные варианты - ВВ большой мощности.

Весьма важно рассмотреть, что же в действительности происходит при взрыве. В общем случае ВВ состоит из химических компонентов, зачастую, содержащих азот, который может быстро преобразовать их химическую энергию в механическую и тепловую. Это преобразование обычно требует вмешательства какого-то внешнего воздействия для инициирования процесса взрыва, но, начавшись, взрыв протекает до тех пор, пока все ВВ не будет исчерпано. Основными элемен­тами взрыва является быстротечное высвобождение энергии из небольшого объема вещества (концентрированный взрыв), волна высокого давления (ударная волна), распространяющаяся от источника, а также сильный звуковой эффект.
Взрыв снаружи здания вызывает резкий скачок давления или сверх­давления с последующим быстрым его снижением до частичного вакуума, а затем возвратом к нормальному атмосферному давлению (Рис. 1).

Из рис.1 видно, что по мере удаления от места взрыва ударная волна быстро уменьшается. Пик ударной волны является наиболее важной характеристикой взрыва с точки зрения защиты от бомбы. Однако взрыв бомбы внутри здания (то есть в замкнутом пространстве), зачастую, характеризуется больше, чем одним импульсом давления. Последующие импульсы могут возникать как от самого ВВ, так и в результате отстранения от близко находящихся поверхностей. Эти вторичные импульсы, в свою очередь, могут вызывать увеличение квази­статического внутреннего давления.
И хотя первый ударный импульс обычно наиболее сильный, так как содержит больше энергии, чем все последующие импульсы, квазистати­ческое давление, является важным дополнительным источником разруше­ний. Это увеличение зависит от степени вентиляции в районе места взрыва.

Другим важным фактором (кроме пиковой величины ударной волны), определяющим величину поражения от взрыва, является "импульс" заштрихованная площадь под кривой на рис. 1. Когда ударная волна распространяется радиально от центра взрыва и вступает в контакт с поверхностью давления, импульсы первоначальной (не возмущенной) волны увеличиваются при отражении.
В целом, ущерб, наносимый взрывом людям и материальным ценностям, зависит от величины избыточного давления, его длитель­ности и пер во начальной огневой вспышки. Однако сам взрыв не является единственной причиной ущерба. Осколки или от самой бомбы (первичные) или от поврежденных предметов (вторичные), такие, например, как оконные стекла, могут нанести гораздо больший ущерб.
Перемещение взрывом всего тела человека могут нанести серьезные повреждения. Взрыв серьезно воздействует на такие чувствительные органы человека, как уши и легкие. Летальные травмы могут быть нанесены при сильной ударной волне и при близком нахождении от места взрыва (Рис. 2).

Следующим этапом оценки ущерба, наносимого взрывом, является выражение в количественных единицах возникающей ударной волны. Как указывалось ранее, ее величина зависит от типа и количества ВВ, а также от удаления от места взрыва. Для облегчения решения этой проблемы обычно все ВВ приводят к форме взрывной волы, создаваемой от взрыва тринитротолуола (ТНТ), и определяют поражение в тротиловом эквиваленте. В качестве примера на Рис. 3 приведены пиковые значения мгновенного давления от взрывов 500 г и 1 кг ТНТ на различных расстояниях от точки взрыва.

Сравнивая Рис. 2 и Рис. 3, можно видеть, что при взрыве 500 г бомбы лица, находящиеся очень близко к месту взрыва, наверняка будут убиты, находящиеся близко - могут получить тяжелые повреждения легких и органов слуха, осколочные ранения, а у лица, находящегося в комнате размером 12 кв. футов, могут лопнуть барабанные перепонки. В современных администра­тивных зданиях может быть получен дополнительный ущерб от сломанных поврежденных перегородок, остеклене­ния, квазистатического давления, проникающего в пустоты фальшпотолка и вызывающего дополнительные повреждения на всем этаже.

Как же бороться с МСВУ? Предлагалось множество вариантов, начиная от тяжелых инженерных сооружений – “противобомбовых комнат”- и кончая простыми легкими устройствами, снижающих 1 или 2 "поражающих фактора. В Англии наиболее известно подобное устройство, получившее название "бомбового контейнера", внешне напоминающее обычный уличный контейнер. Он изготавливается из специальных баллистических сплавов и представляет собой сравнительно легкий, но весьма взрывостойкий контейнер. Емкости контейнера обычно не более 1 кг ВВ, в зависимости от толщины контейнера. Он не предназначен для защиты от всех поражающих факторов взрыва. В основном он контролирует взрыв, обычно вверх, и удерживает от разлета первичные осколки. Поэтому весьма важен выбор места установки бомбового контейнера, так как повреждения будут нанесены верхней части помещения (преграды и т.п). Если же он будет установлен в помещении, то велика вероятность того, что будет уничтожен не только фальш-потолок, но ударная волна, отразившись вниз от усиленного бетонного или металличес­кого потолочного перекрытия, нанесет в комнате еще большие разрушения. Обычной альтернативой бомбовому контейнеру является "бомбовое одеяло" (Рис. 4).

Они обычно изготавливаются из кевлара или баллистического нейлона.
Эффективность защиты "одеяла" зависит от количества слоев материала и конструкции швов. Большинство одеял способны остановить осколок 11 г, летящий со скоростью 310 м/сек, если же использовать два одеяла, то скорость останавливаемого осколка может увеличиваться до 440 м/сек. Однако следует отметить, что бомбовые одеяла малоэффективны против мощных ВВ, и ударные волны _ будут просачиваться из-под краев. Для укладывания одеяла необходимы два, человека и на это уходит больше, времени, чем это желательно. Поэтому, бомбовые одеяла пригодны для защиты от воспламеняющих устройств или очень небольших количеств ВВ – менее 25 г. При этом ни бомбовые контейнеры, ни одеяла не могут защитить от огненного шара, возникающего на месте взрыва, который может вызвать серьезные повреждения внутри здания. Для этой цели фирмой LBA Sysytems Ltd сконструирован "бомбовый тормоз", который использует гидро-подавляющее устройство, снижающее тепловую энергию и нейтрализующее огненный шар. Проведенные испытания взрывом до 2 кг ВВ показали, что "бомбовый тормоз" снижает на 90% ударную волну и разлет осколков, направляя ударную волну вниз. Устройство может быть установлено одним человеком. Важно и то обстоятельство, что саперы могут даже просвечивать его рентгеном и быстро удалять. Конечно, оптимальное решение для уменьшения или полного предотвращения возможных повреждений от взрыва будет устройство, не только отражающее или отклоняющее ударную волну, но и полностью изолирующее место взрыва.

Трудность в создании такого устройства состоит в том, что оно должно быть малогабаритным, иметь небольшой вес и легко транспортироваться, быть I достаточно дешевым. Поэтому такие устройства -дело будущего. Но уже сейчас создано устройство, вполне отвечающее вышеперечисленным требованиям - это SDIU 1000 (1).

SDIU использует аттеньюации (2) энергии взрыва и преобразует мгновенное пиковое давление взрыва в кривую с меньшей амплитудой и большей длительностью.

Аттеньюационная система, если она достаточно пориста, может также поглощать часть энергии, тем самым, уменьшая вероятность случайного отражения энергии взрыва. Проведен­ные интенсивные испытания SDIU 1000 показали, что защита от взрыва путем аттеньюации дает весомые преиму­щества перед бронированной сталью и усиленными композитными материалами. Снижение отражения энергии может быть значительным, особенно в замкнутых помещениях.
Большинство аттеньюирующих систем основано на помещении комбинации различных материалов на пути распространения взрывной волны. Эти материалы должны обладать определенной простотой и разрушаться при контролируемых условиях. В результате мгновенная ударная волна дробится при входе в материалы, тем самым, создавая более мелкие взрывные волны, расходящиеся по различным направлениям. Материалы конструкции под воздействием "пленной" энергии разрушаются и теряют конструктивную целостность.
Система SDIU основана на использовании композиционных сплавов на базе различных смол, имеющих целый спектр различных характеристик, таких, как пористость, которая обеспечивает прекрасную аттеньюацию взрыва. Базовый материал имеет точно установленные фазы, при которых он разрушается каждый раз, как губка, впитывая энергию и затрудняя прохождение ударных волн. Подобный процесс значительно снижает величину отраженной энергии по сравнению со стальными или различными компози­ционными материалами, которые являются тормозящими, а не абсорбирующими элементами. Во всех случаях применения SDIU 1000 оно устанавливается на специальной плите, необходимой для придания всей конструкции достаточной жесткости. Плита выполняет еще две специфи­ческие роли: она является баллистической защитой от осколков и вентиляционным устройством, то есть контролирумо выпускает газовые продукты взрыва, что весьма важно при внутреннем взрыве.

Важным элементом борьбы с МСВУ с помощью вышеописанных устройств должна быть их постоянная готовность к применению: бомбовые контейнеры должны стоять с открытым верхом и не быть замусоренными, одеяла и тормозные устройства должны висеть на стене, а SDIU 1000 должен быть неприметно спрятан под столом.
Важным арбитром при выборе того или иного устройства защиты от взрывов является их стоимость. Но никакие издержки не стоят жизни даже, одного человека.

В заключении еще раз следует подчеркнуть, что угрозы применения МСВУ непрерывно растут. Расходы от повреждения ими людей и собственности растут еще быстрее. Поэтому использование современных' средств защиты от МСВУ является" вполне оправданной мерой для любой организации, даже исходя из критерия "затраты-эффективность".
