когда нибудь появится на рынке

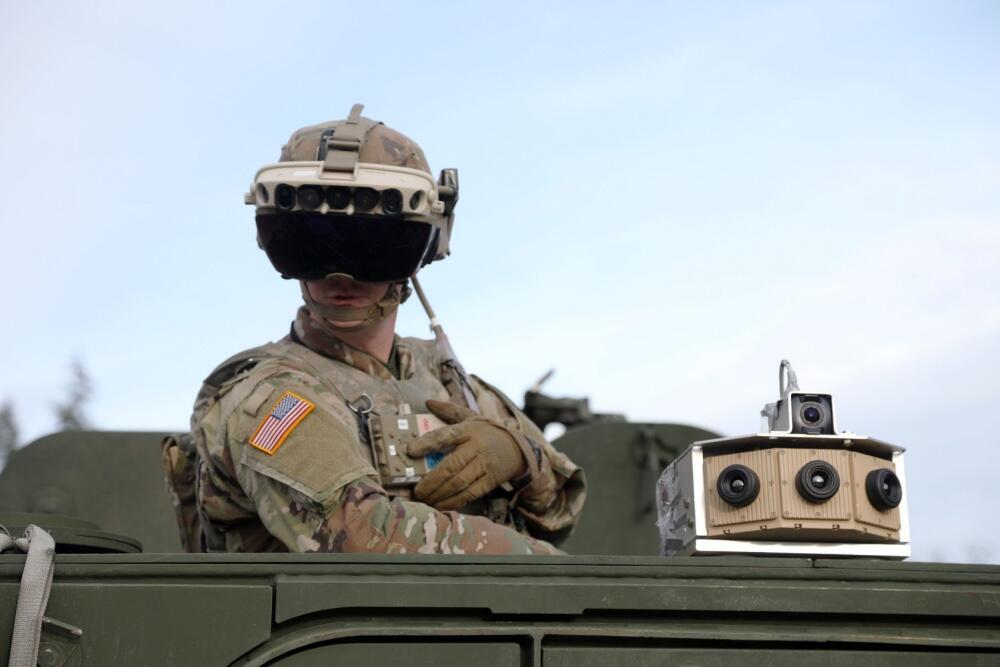

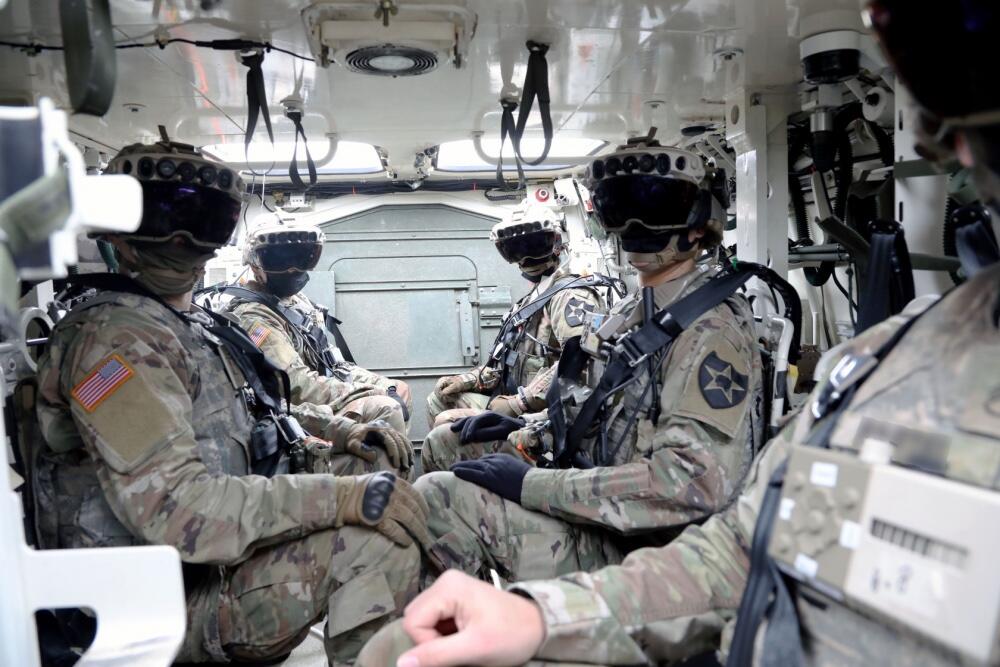

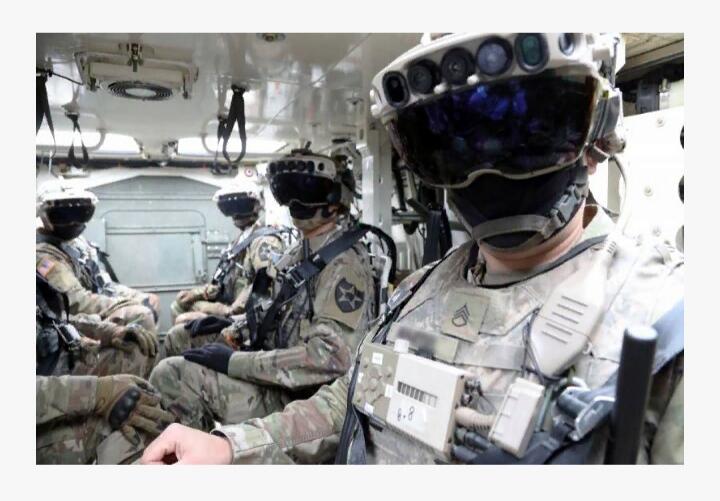

Экипажи БМП "Брэдли" и "Страйкер" армии США испытывают комплекс IVAS - Integrated Visual Augmentation System - Интегрированную Визуальную Систему Дополненной Реальности.

Система позволяет обмениваться аудио-визуальной информацией между бойцами подразделений, боевой техникой с установленными на ней модулями IVAS, а также с разведкой, в том числе, арт- и радио-, аэрокосмической, разведывательно-ударными БПЛА и непосредственно штабом операций.

Лазерный прибор разведки «ЛПР-3»

Лазерный прибор разведки разрабатывает ЦКБ «Фотон». ЛПР-3 оснащен встроенным магнитным компасом и системой спутниковой навигации ГЛОНАСС, позволяющей определять собственное место нахождения, а также расположение разведанных объектов. Лазерный дальномер ЛПР-3 предназначен для определения координат наземных целей, разрывов снарядов, измерения дальностей до целей, ведения визуальной разведки. Он обеспечивает определение полярных координат и их преобразование в прямоугольные, ориентировку относительно сторон света, наблюдение за местностью, измерение вертикальных и горизонтальных углов, магнитных азимутов. Завод КОМЗ начал выпускать ЛПР-3 в 2010 г. Стоимость одного ЛПР – около 100000 руб. В феврале 2013 года КОМЗ выиграл закрытый тендер Минобороны на поставку лазерного прибора разведки ЛПР-3 (модель 1Д36).

ЛПР-3 (1Д36)

Назначение ЛПР-3

Малогабаритный лазерный прибор разведчика ЛПР-3 предназначен для оснащения разведывательных подразделений и позволяет:

1. наблюдать за местностью;

2. ориентироваться относительно сторон света с помощью встроенного электронного компаса;

3. определять координаты «точки стояния» прибора с помощью встроенного радионавигационного устройства по сигналам спутниковой навигационной системы позиционирования «ГЛОНАСС» и «GPS»;

4. обнаруживать, распознавать и определять полярные и прямоугольные координаты целей в дневных условиях;

5. обрабатывать и хранить информацию о разведанных объектах;

6. записывать и хранить измеренные координаты в памяти прибора;

7. оперативно передавать ее на внешние устройства;

8. передавать разведанную информацию по согласованному протоколу обмена в базовые комплекты разведки «Стрелец» и «Аут».

Значения измеренных или хранящихся в памяти координат целей и ориентиров отображаются в окуляре приемопередатчика. Питание прибора осуществляется от блока батарей напряжением 4-6В. состоящего из четырех последовательно соединенных аккумуляторов НМГТЦ-1.5С. Допускается питание от нештатных АБ напряжением 12 и 27В.

Основные ТТХ ЛПР-3



Состав ЛПР-3



В состав прибора входят:

1. Приемопередатчик;
2. Сумка;
3. Кронштейн;
4. Устройство зарядное на солнечных батареях;
5. Кнопка выносная;
6. Аккумуляторная батарея;
7. Устройство разрядно-зарядное;
8. Упаковка;
9. Устройство защитное;
10. Устройство соединительное;
11. Комплект эксплуатационной документации;
12. Комплект кабелей и ремней.

Устройство ЛПР-3

ЛПР-3-1 состоит из приемопередатчика и встроенного в него блока батарей. Приемопередатчик включает в себя:

• Оптический визир;
• Лазерный дальномерный канал;
• Электронный компас;
• Устройство радионавигационное «GPS/ГЛОНАСС»
• устройство управления, обработки и хранения информации;
• Органы управления прибором;
• Встроенный источник питания.

  Вид визирной марки в окуляре ЛПР-3 с эквивалентным размером цели типа «танк» на дальности 1500 м Вид поля зрения окуляра ЛПР-3: 1 – сетка; 2 – индикаторы; 3 – визирная марка.

Меры безопасности при работе с ЛПР-3

Категорически запрещается:

• Наводить включенный дальномер на личный состав и боевую технику своих войск;
• Осматривать оптику дальномера со стороны передней стенки кожуха при включенном дальномере;
• Разбирать дальномер и ремонтировать его при включенном питании и ранее чем через 5 минут после отключения питания.

Применение ЛПР-3

Подготовка ЛПР-3 к применению включает:

• Приведение прибора из походного положения в боевое (для работы с рук и с УИУ изделия 1Д13 или с буссоли ПАБ-2М);
• Ввод приборных угловых поправок и магнитного склонения;
• Привязка шкалы горизонтальных углов к направлению магнитного или истинного меридиана, к дирекционному углу известного направления;
• Подключение встроенного ББ, нештатных АБ, заряд ББ от ЗУ и УЗ СБ;
• Проведение контроля функционирования ЛПР-3.

Боевое применение ЛПР-3 включает:

• Ориентация на местности и топопривязка с помощью электронного компаса, определение координат «точки стояния» ЛПР-3;

• Поиск и обнаружение целей;
• Измерение полярных и прямоугольных координат целей с записью их в энергозависимую память и передачей по RS232 на внешнее устройство («Аут», «Стрелец»).



Подготовка ЛПР-3-1 к использованию

Перед вводом в эксплуатацию необходимо:

• Проверить сохранность пломб на упаковке;
• Провести расконсервацию прибора;
• Осмотреть наружные поверхности прибора (не должно быть трещин, вмятин, следов коррозии) /// на наружных оптических деталях не должно быть жировых пятен, грязи.

Блок батарей поставляется разряженным, поэтому перед использованием его необходимо привести в рабочее состояние.

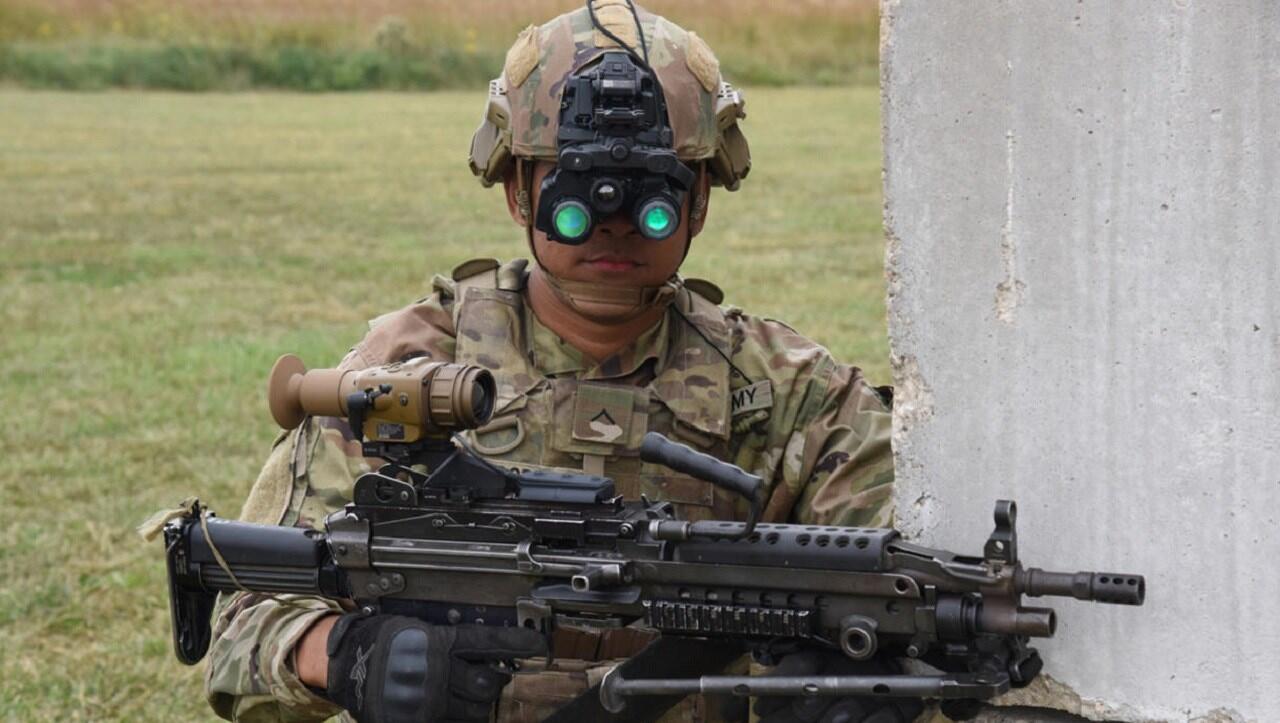

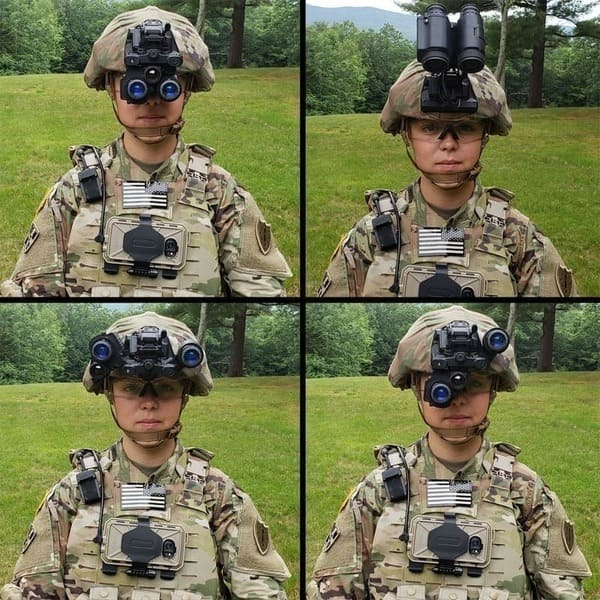

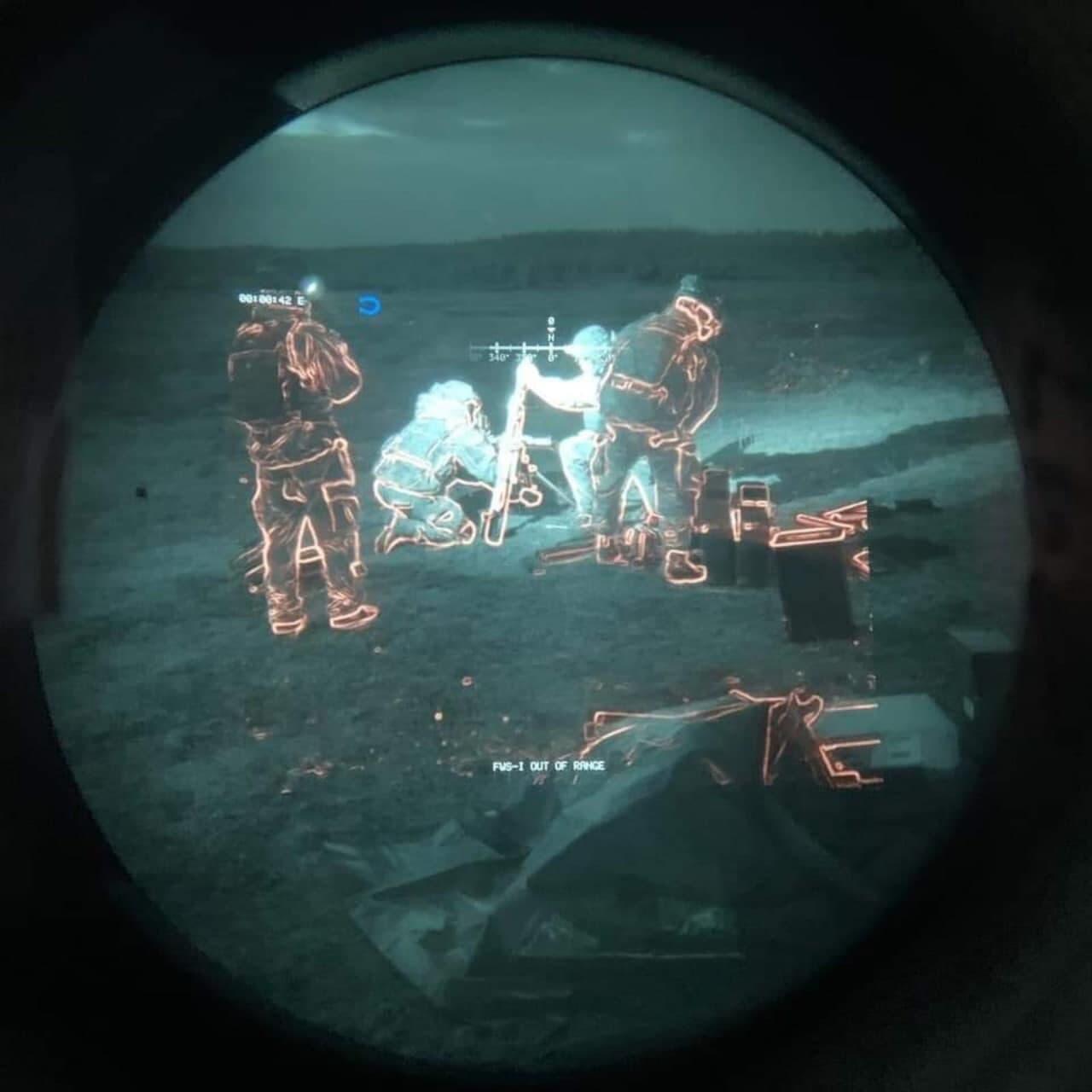

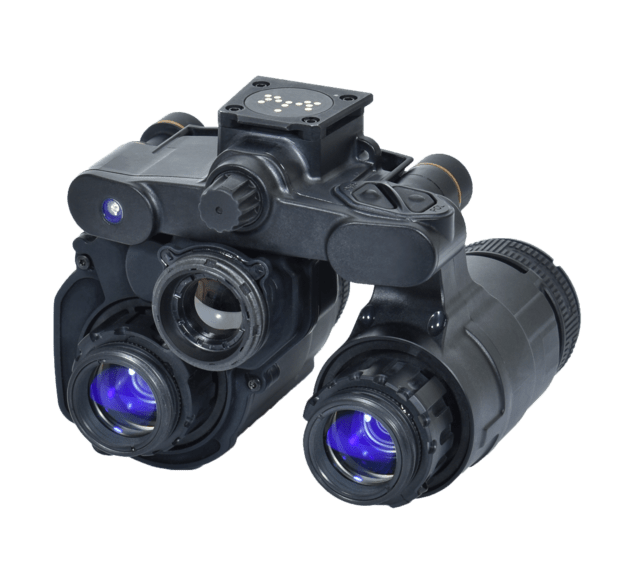

ПНВ ENVG-B

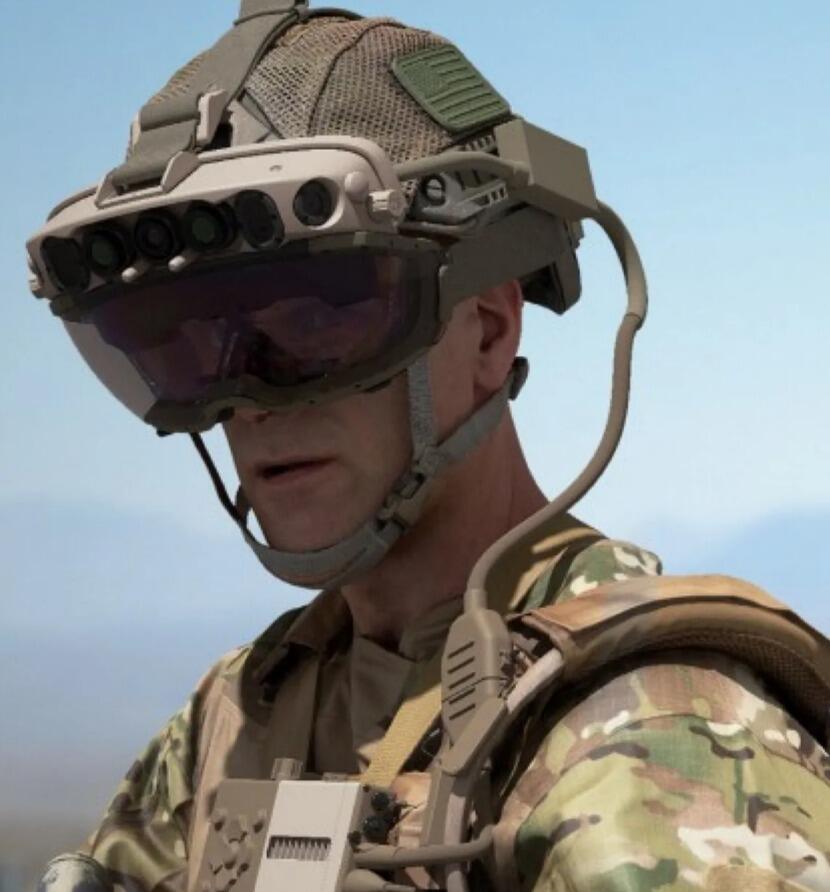

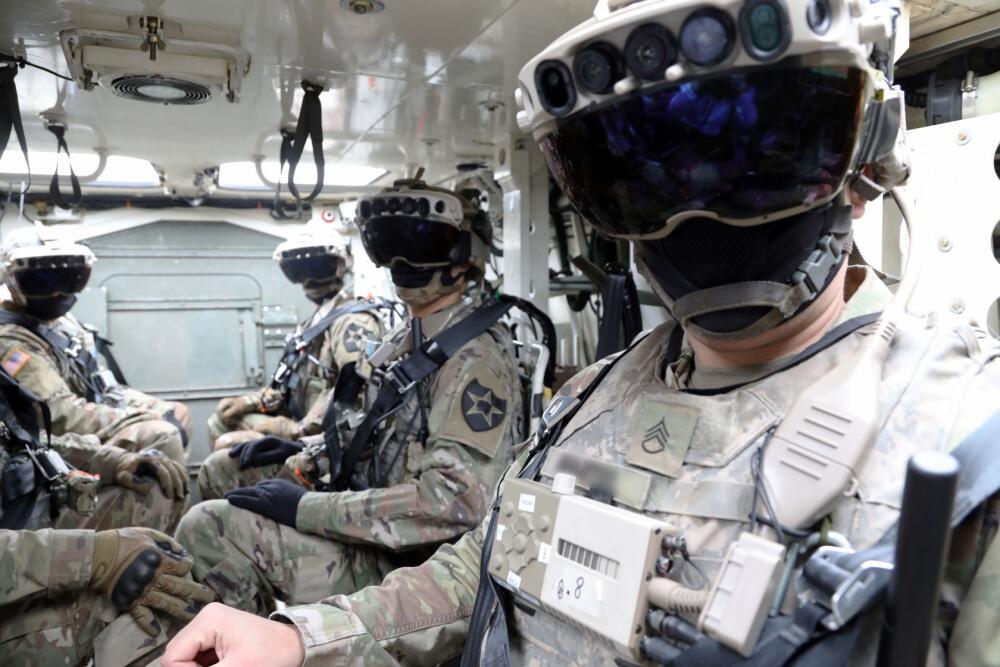

Очки IVAS

Март 4, 2023 исправлено: Sergei N

8 часов назад, Sergei N сказал:

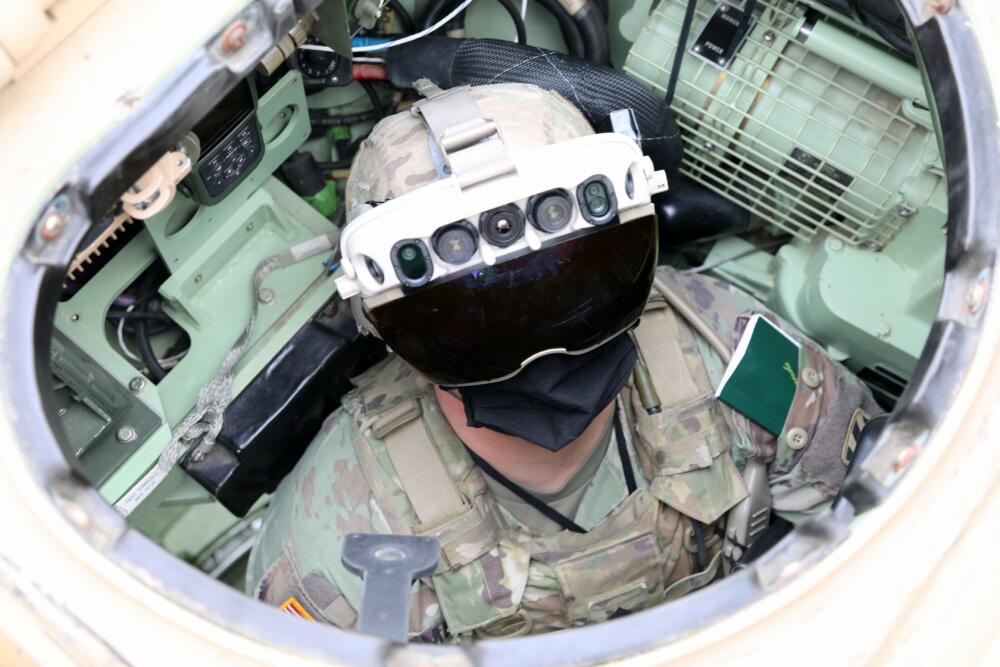

Очки IVAS







Спасибо за активность, но такая информация уже имеется выше)) Будьте внимательнее!

Подобные системы используются и у нас, например на госгранице. (у этой, к стати, одна из сфер применения так же госграница) Вот только про функционал не скажу, но эта немецкая впечатляет.

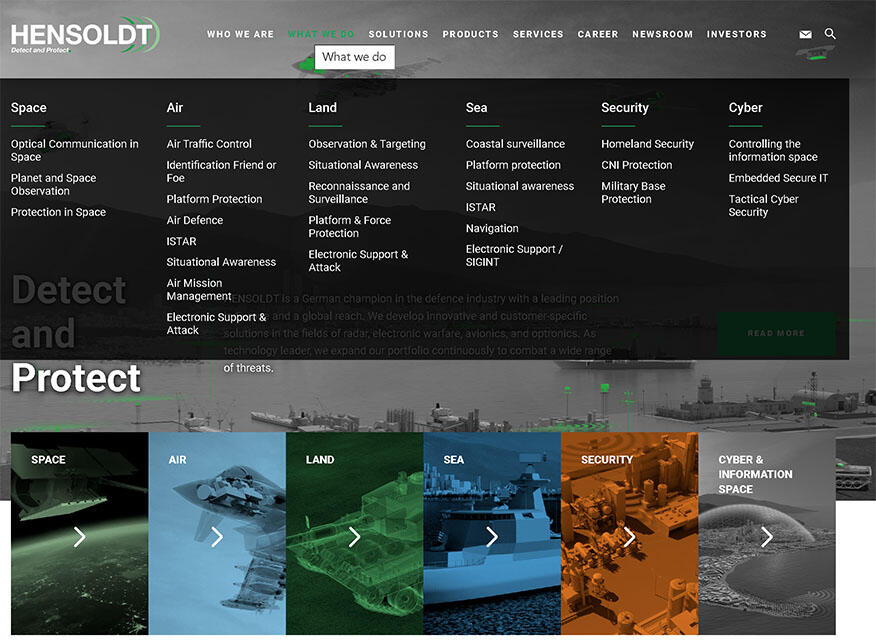

Продукция компании гораздо шире, вот ссылка на их сайт можно сходить посмотреть, довольно интересно.

Март 19, 2023 исправлено: Море

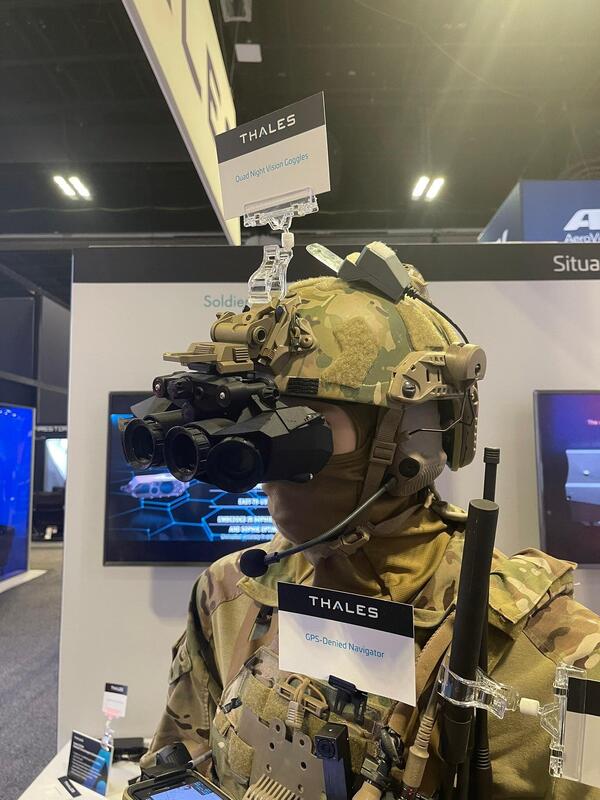

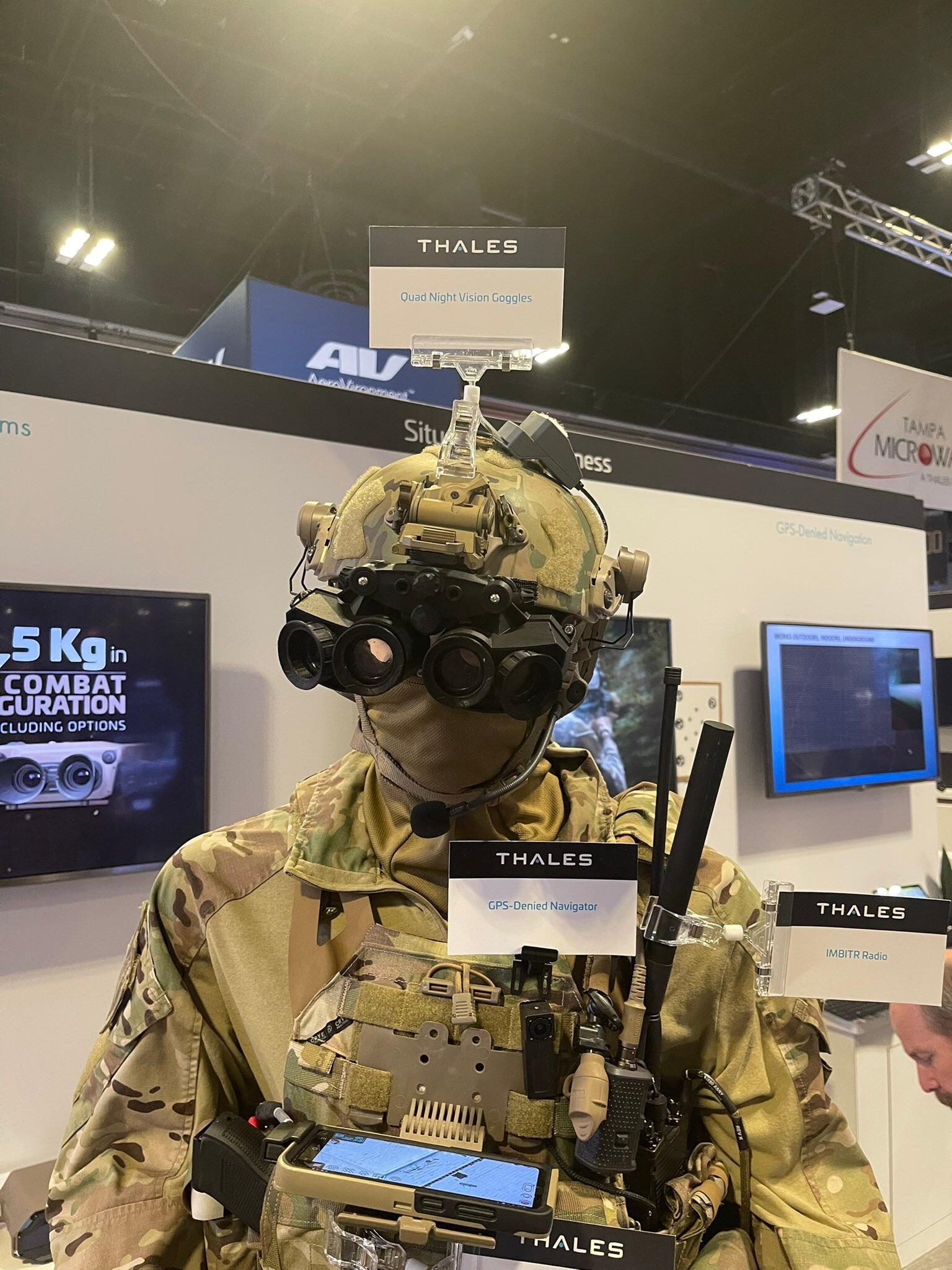

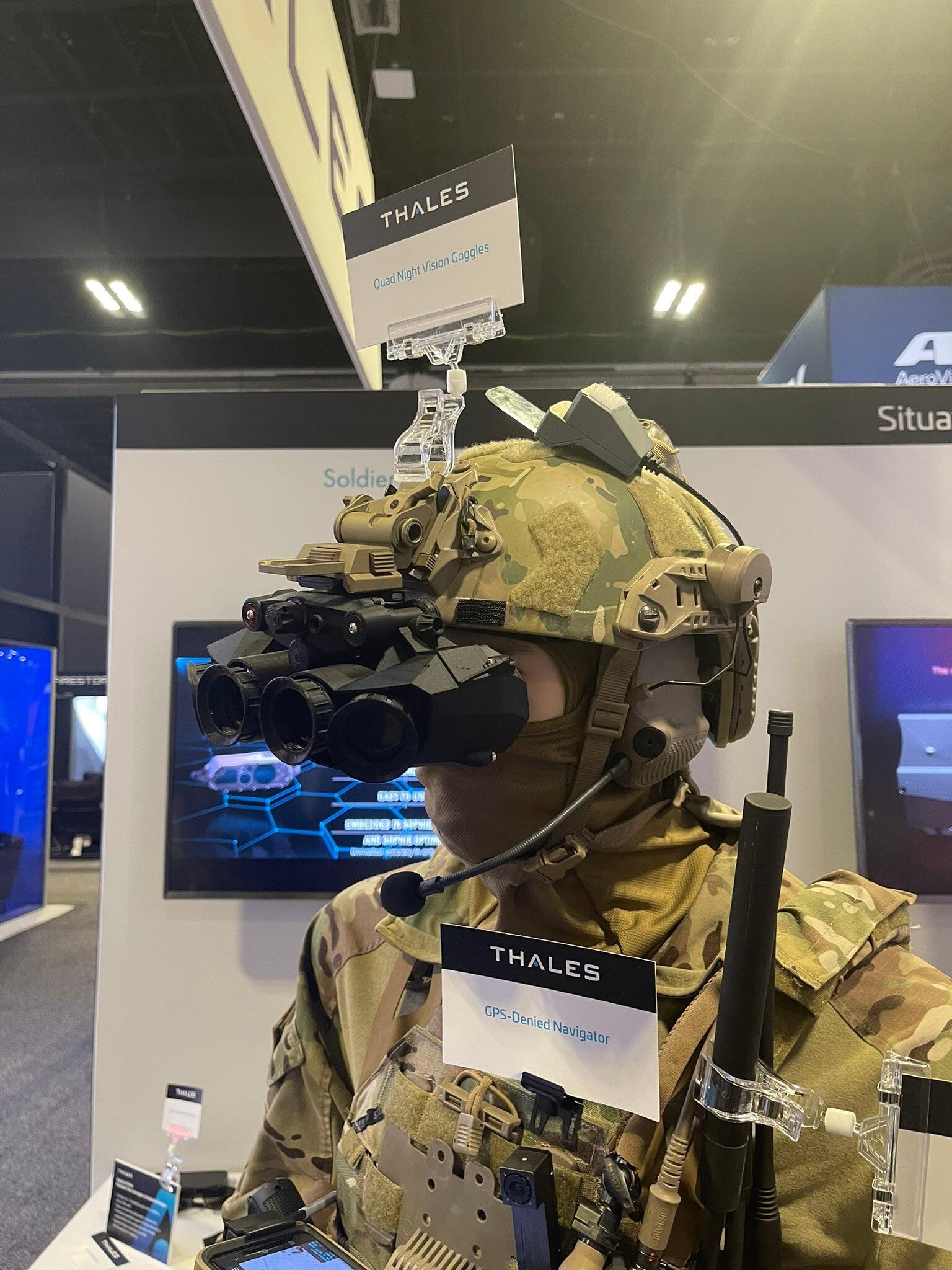

Французская Thales представила свой аналог американского GPNWG-18 с рабочим полем зрения в 120 градусов и весом всего в 600 граммов
