Баллистическая защита

Ношение бронежилета

Многие из указанных здесь заблуждений уже рассмотрены, однако лучше развеять их лишний раз, т.к. от правильных знаний о бронеодежде может зависеть жизнь людей.

Бронежилет защищает от огня.

Действительно, арамидное волокно не поддерживает горения, выдерживает высокие температуры и имеет малую теплопроводность (из арамида часто изготавливают костюмы пожарных). Поэтому мягкие бронепанели защищают тело от ожогов. Однако следует помнить, что наружный чехол, как правило, изготавливают из горючих тканей (например, нейлона), так что бронежилет как целое может гореть. Также могут гореть полиэтиленовые бронепанели.

Бронежилет защищает от удара.

Действительно, можно только посочувствовать тому, кто попробует ударить вас и попадёт кулаком по стальному листу. Однако, если бронежилет мягкий, он работает просто как плотная одежда. Т.е. он снижает силу удара, но не поглощает его полностью.

Бронежилет плохо защищает при попадании в края бронепанелей.

Действительно, существует так называемый краевой эффект. Он особенно силён в случае мягкой брони. Примерно на расстоянии 5 см от края её бронестойкость начинает снижаться, что требует соответствующего запаса прочности.

Бронежилет теряет свои свойства по мере старения.

К сожалению, это утверждение абсолютно справедливо. Большинство производителей дают гарантию 5 лет со дня изготовления. На бронежилеты из ткани Twaron дают гарантию 10 лет. После завершения гарантийного срока бронежилет лучше заменить. Он, конечно, не превратится в простую жилетку на следующий день, но постепенно будет расти вероятность его пробития, особенно по краям мягких бронепанелей.

Бронежилет также легко носить, как обычную майку.

Увы, но даже лучшие модели бронежилетов скрытого ношения всё равно сильно уступают по комфорту обычной одежде. Прежде всего, это выражается в меньшей гибкости и худшей вентиляции тела.

Бронежилет может носить только человек со специальной подготовкой.

В наше время это уже далеко не так. Современные модели мягких бронежилетов имеют малый вес и достаточный уровень комфорта, чтобы их мог носить практически любой человек.

Человек в бронежилете почти не ощущает попадание в него пули.

Это справедливо только при попадании маломощных пуль в жесткие бронепанели. Попадание пуль мощных пистолетов и револьверов, не говоря уже об автоматах и винтовках, очень хорошо чувствуется даже через них.

Даже если бронежилет не пробьёт, человек всё равно получит тяжелые травмы, вплоть до смертельных. (Нет смысла носить бронежилет)
Большинство стандартов на бронежилеты накладывает жесткие ограничения на травмы, получаемые человеком. По этому сертифицированные бронежилеты гарантируют, что травмы, при попадании пуль их класса, будут не смертельными. Российский ГОСТ требует чтобы травмы не превышали 2-ю степень тяжести, т.е. человек получал не более чем серьёзный синяк. Однако, при попадании пуль, превышающих класс защиты, возможна ситуация, когда бронежилет остановил пулю, но человек получил смертельные травмы.

Бронежилет защищает от холодного оружия.

Очень опасное заблуждение. Мягкие бронежилеты, в лучшем случае, обеспечивают удовлетворительную защиту от клинкового холодного оружия. Стилет, заточка, шило и т.п. оружие легко протыкает практически любое количество слоёв арамидной ткани. Только жесткие дополнительные бронепанели могут обеспечить надёжную защиту от холодного оружия.

Бронежилет теряет свои свойства при намокании

Действительно, арамидные волокна, сами по себе, впитывают влагу, теряя при этом до 40% прочности, что ослабляет защиту. Как правило, мягкие бронепанели закрывают водоотталкивающим чехлом, позволяющим использовать изделие в дождливую погоду. Если всё же ткань намокнет, то после высыхания её свойство восстанавливаются. Во время сушки не следует использовать открытый огонь и иные мощные источники тепла. Специальные пропитки, применяемые некоторыми производителями бронеодежды, а также использование ткани Twaron позволяют бронежилету сохранять свои свойства даже при длительном нахождении в воде.

Бронежилет стоит испытать после покупки.

Этого делать нельзя. Попадание любой пули создаёт в броне зону ослабления, повторное попадание в то же место или рядом может привести к пробитию. Кроме того, при стрельбе по мягким бронепанелям, это неминуемо приведёт к порче водоотталкивающего чехла, что ослабит защиту при влажной погоде. Если же вы всё же решите испытать бронежилет, ни в коем случае не делайте этого, одев его на себя или другого человека. Во-первых, никогда нельзя исключить промах (и попадание в незащищённые участки тела), во-вторых, о браке брони (вы ведь именно из-за боязни брака проверяете её?) лучше не узнать никогда или, по крайней мере, узнать как можно позже, чем сейчас, получив ранение (возможно смертельное) по своей глупости

А у кого нибудь уже поступила броня по классу-Бр6?

Ага, посмотреть бы на амортизирующий слой этой брони. Ну и саму бронепластину

Согласно информации сотрудников ЗАО «Специальная и медицинская техника» (г. Санкт-Петербург) и Пензенского артиллерийского инженерного института, основанной на официальных протоколах испытаний, шлем 6Б47, который сегодня поставляется российской Армии в состав комплекта экипировки Ратник и заявляется его разработчиком ЦВМ «Армоком» как самый лучший шлем из известных легких шлемов в мире оказывается не смог пройти испытаний на контузионную травму.

Шлем 6Б47 показал худшие результаты по уровню запреградной травмы как при воздействии пули пистолета АПС, так и при ударе тупым предметом. В последнем случае энергия, переданная на позвонки, составила 18 Дж ( при допустимых 14 Дж ). Что касается запреградной травмы от пули, то давление внутри имитатора головы в 3-х случаях из 8-ми зачетных выстрелов превышало допустимые значения до 39% ! При этом еще в двух зачетных выстрелах давление составило 97-98% от допустимого уровня, т.е. было на пределе допустимого.

Методика оценки запреградной травмы по уровню давления в центре имитатора головы разработана достаточно давно и признана военными медиками адекватной для оценки запреградной травмы при воздействии на бронешлемы. На сегодня она является единственным мерилом оценки качества армейских шлема по запреградной травме.

Армокомовский шлем 6Б47 по данной методике явно не прошел конкурсных требований, однако тогда были назначены дополнительные процедуры, не оговоренные условиями конкурса, в частности, были проведены испытания на трупе с участием специалистов ВМА им. Кирова. В результате воздействия пули, на голове была получена ушибленная рана, но ВИДИМЫХ ПОВРЕЖДЕНИЙ костей черепа и мозга получено не было, т.е. комиссия посчитала, что труп будет жить. Видимо, на основании этих данных и был сделан вывод о соответствии степени запреградной травмы требованиям заказчика.

Если продолжить эту тему и обратиться к зарубежному опыту, то стандартом НАТО NIJ 0106.01 допускается касание тыльной поверхности шлема головы при ударе пули, но при этом ОБЯЗАТЕЛЬНО измеряется ускорение в центре головы и оно не должно превышать 400g.

Российским специалистам, как видим, достаточно взглянуть на труп, чтобы сделать выводы.

Приведенные докладчиками фотографии и рентгеновские снимки с этих испытаний показывают, что шлем Армокома 6Б47 при попадании пули сильно деформируется и прогибается в области 70-80 мм вокруг точки попадания, ударяясь тыльной стороной имитатора головы. Между тем, например, в Институте спецтехники и связи МВД РФ («СТиС») принято считать запреградное воздействие безопасным только в случае полного отсутствия касания шлемом имитатора головы.





Буржуины разработали новую конструкцию напашника, который лучше защищает от осколков артерии паха.

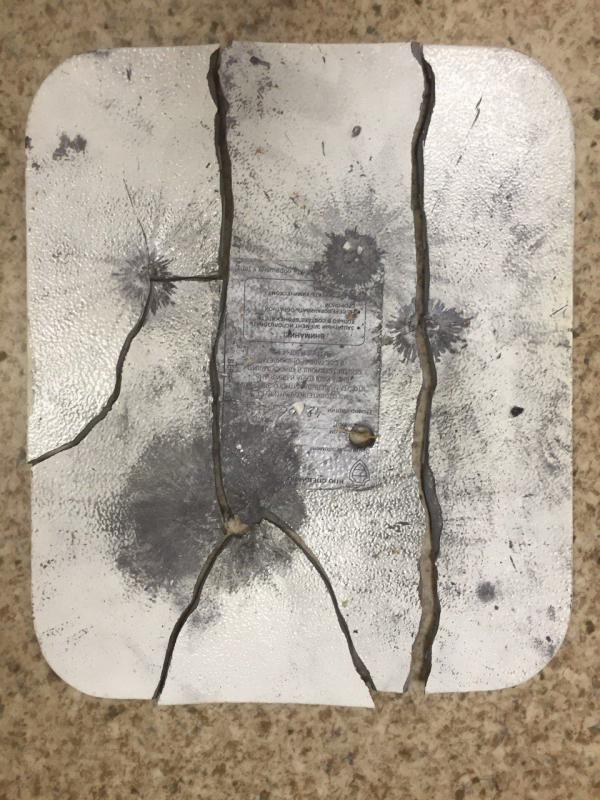

Сайга-12 против бронежилета



Дело было вечером, делать было нечего:

1. Вепрь 12 калибр три выстрела 15 метров

2. разное но после Вепря метров 7 раскололся

Этими стреляли

Броник завтра посмотрю модель.

Январь 7, 2017 исправлено: OldMaster

Жилет пулезащитный "Модуль С"

Инструкция.pdf

(Не хотел бы я оказаться в нем) Хотя на безрыбье и сам...

Январь 8, 2017 исправлено: OldMaster

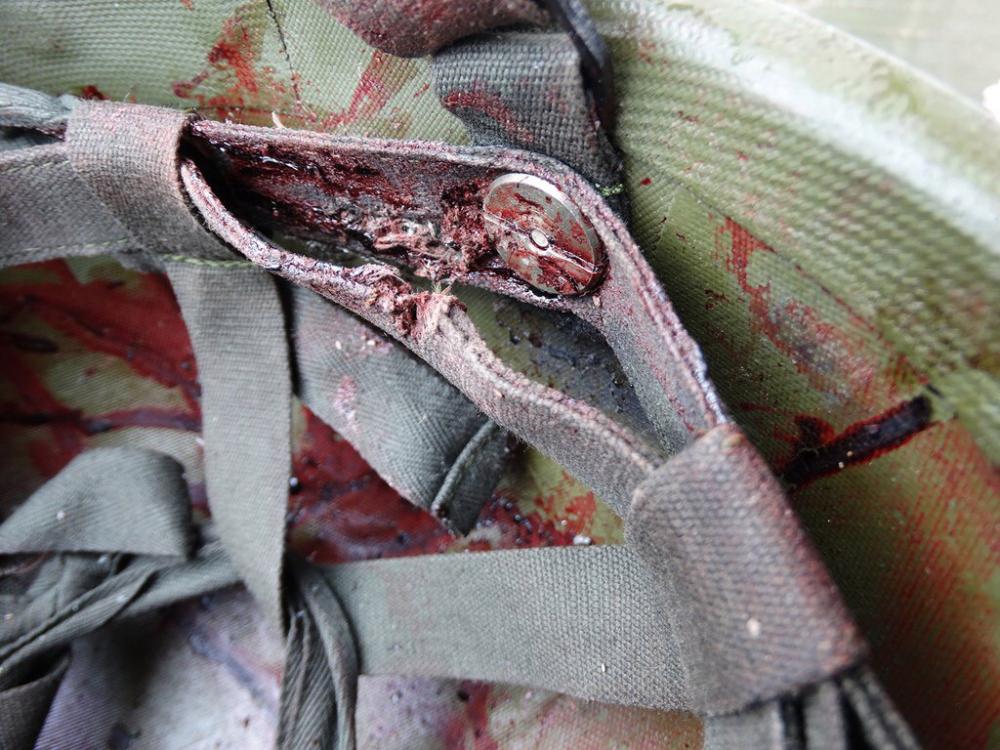

Новый российский шлем 6б47 спас ополченца ДНР от пули из АК.

Ополченец самопровозглашенной ДНР выжил после попадания в голову пули из автомата Калашникова благодаря шлему 6б47 из российской экипировки «Ратник».

Пуля вошла «носиком», сзади-справа, чуть под углом к поверхности шлема, разрушилась и нанесла поражение осколками составляющих элементов, которые вышли с внутренней стороны шлема.

Боец получил открытую черепно-мозговую травму (есть сколы кости черепа), но остался жив.

В настоящий момент состояние раненного стабильное, уже двигается, может сидеть на постели, принимает пищу самостоятельно. Однако дикция пострадала, поврежден участок мозга с речевыми центрами. Врачи говорят дело поправимое, должен поправится со временем

1 час назад, Drew сказал:

Новый российский шлем 6б47

Двоякое чувство..

Хорошо, что спас, плохо, что хреновый.

Январь 13, 2017 исправлено: OldMaster

А бывает и так



8 часов назад, OldMaster сказал:

Двоякое чувство..

Хорошо, что спас, плохо, что хреновый.

Наоборот!! Это очень хороший показатель! Шлем не предназначен для защиты от пуль автоматов. Основная задача - оберегать голову от осколков.

3 минуты назад, Drew сказал:

Наоборот!! Это очень хороший показатель!

Нет причин и обоснований Вам не верить.

Но хотелось бы, чтоб и от пуль защищал, и при этом был легким...

Январь 14, 2017 исправлено: OldMaster

6 минут назад, OldMaster сказал:

Нет причин и обоснований Вам не верить.

Но хотелось бы, чтоб и от пуль защищал, и при этом был легким...

Есть такие

Или доп броня, которая крепится на велкро и отлетает вместе с пулей



2 часа назад, OldMaster сказал:

Но хотелось бы, чтоб и от пуль защищал, и при этом был легким...



1 час назад, Drew сказал:

Есть такие

Или доп броня, которая крепится на велкро и отлетает вместе с пулей





Навеяло, штальхельм



Только немцы быстро разобрались, обычно пуля хоть и не пробивала каску в лоб, но сворачивала её хозяину шею.... и немцы перестали носить эти щитки

Январь 14, 2017 исправлено: Море

парню из Ростовского СОБР выстрелили в голову из автомата практически в упор, в момент, когда он под окном проходил.

результат то же. шлем ЗШ-1-2М

23 минут назад, Море сказал:



Навеяло, штальхельм

Только немцы быстро разобрались, обычно пуля хоть и не пробивала каску в лоб, но сворачивала её хозяину шею.... и немцы перестали носить эти щитки

Свойства кевлара и броневой стали сильно отличаются. Кусок композита отлетает не причинив вреда.

2 часа назад, OldMaster сказал:

Но хотелось бы, чтоб и от пуль защищал, и при этом был легким..



2 часа назад, Drew сказал:

Есть такие

Ну ведь и пожелание то, чтоб не is made in the United States написано было, а

12 часов назад, Drew сказал:

Новый российский шлем



Январь 14, 2017 исправлено: OldMaster

23 часов назад, Drew сказал:

Новый российский шлем 6б47 спас ополченца ДНР от пули из АК.

чуть более развернуто

Ржака.

2 часа назад, Drew сказал:

Ржака.

напомнило:

Приходит солдат к старшине : Товарищ прапорщик, голова болит! Тот отвечает- Чему там болеть, там-же КОСТЬ!

Дятел, у тебя голова не болит?
Или чему там болеть, там же кость?

Январь 23, 2017 исправлено: OldMaster

Три пули от лба отскочили..... Это надо в юмор переносить.

Хотя статья не только о СИБЗ, но чтобы не разделять материал вставлю сюда.

Легкие и высокотехнологичные защитные материалы.

Промышленность старается оперативно реагировать на расширяющиеся потребности военных заказчиков не только с целью «облегчения нагрузки», но и разработки не менее важных характеристик новых защитных материалов и систем броневой защиты.

В подтверждение можно привести слова руководителя направления средств нательной защиты в компании DSM Dyneema Марко Маника, который сказал в одном из интервью: «Мы производим самое прочное искусственное волокно, и это волокно DYNEEMA».

Отраслевой эксперт отнес решения компании DSM в сфере защиты к категории «новой волны или поколению баллистической защиты». Предложения компании, названные им «бескомпромиссными технологическими вершинами», сочетают легкие материалы и превосходные характеристики, обеспечивают комфорт наряду с другими качественными свойствами и предоставляют заказчикам «все, что им необходимо для выполнения ответственных задач».

Маник особо отметил слоистый композиционный материал марки НВ на основе волокон DYNEEMA в качестве одного из примеров технологического прорыва в сфере систем баллистической защиты. Действительно, «волокно DYNEEMA НВ не только в 15 раз прочнее стали, но имеет целый ряд реально востребованных свойств, которым мы уделяем самое пристальное внимание», — подчеркнул он, а на вопрос, что, прежде всего, хотят заказчики в этой сфере, ответил, что «они хотят иметь все более легкие варианты своей экипировки».

Комплекты защиты компании RUAG устанавливаются на самые разные машины, от легких автомобилей 4×4 до ОБТ, например как этот LEOPARD 2. Цифровой танк LEOPARD 2A4 имеет усиленную защиту крыши, бортов, не говоря уже о противоминной защите

С ним соглашается Шерил Ингстад, руководитель направления перспективной керамики в компании ЗМ: «Мы видим большой спрос в США и других странах на легкие системы защиты и именно здесь сконцентрированы наши усилия сегодня. Мы стремимся досконально выверить каждый аспект нашей работы — от технологии патентованных материалов и научно-исследовательской деятельности до слаженности нашего персонала и отточенности процессов производства, — чтобы предоставить легкие системы, снижающие нагрузку на военных, но при этом обеспечивающие требуемый уровень защиты».

Как представитель фирмы Ceradyne (входит в компанию ЗМ), Ингстад сообщила о том, что на сегодняшний день вооруженным силам США было поставлено более двух миллионов вкладышей для бронежилетов и более 100000 улучшенных боевых шлемов ЕСН (enhanced combat helmet).

Несмотря на свою относительно небольшую массу ЕСН «обеспечивает более высокий уровень противопульной и противоосколочной защиты, чем любой другой боевой шлем в истории, — заявила Ингстад. — По сравнению с другими, состоящими на вооружении шлемами такого же веса, ЕСН повышает уровень противопульной и противоосколочной защиты более чем на 35%».

Первые шлемы ECH поступили на вооружении американских военных в 2014 году.

В портфолио систем индивидуальной защиты компании Ceradyne входят также легкие улучшенные вставки для защиты от стрелкового оружия ESAPI (enhanced small arms protective insert), обеспечивающие защиту туловища от огня стрелкового оружия. Доступны вставки разных размеров, они вставляются в специальные внутренние отделы бронежилетов военнослужащих обоего пола. «Мы поставляем вкладыши для бронежилетов в Управление тылового обеспечения министерства обороны, которое затем выполняет заказы каждого отдельного подразделения», — заметил представитель компании Ceradyne.

Компания поставляет современные защитные вставки ESAPI разного веса. Нынешний контракт американского министерства обороны предусматривает поставку сверхмалых, малых и средних вставок, масса которых варьируется от менее 2 кг и до почти 2,5 кг. Компания Ceradyne также предлагает для бронежилетов большие и сверхбольшие вставки, которые имеют немного большую массу.

Ceradyne начала поставки вставок на месяц раньше графика в июне прошлого года. В соответствии с ним же компания должна завершить поставки по этому заказу в конце 2017 года.

Защита транспортных средств и их экипажей

Представитель компании RUAG Defence дал свою оценку проблемам и задачам в сфере защитных материалов для транспортных средств, которые, по сути, сводятся к поискам компромисса между экономической рентабельностью и максимально возможным снижением массы (внедорожная проходимость, переброска по воздуху и т.д.), а также решений, обеспечивающих защиту экипажей и самих машин от множества угроз, всё более динамичных и всё более смертоносных. Представитель RUAG Defence также заметил: «Очевидно, что специфические потребности отличаются от сценария к сценарию, но вы всегда пытаетесь найти совершенный баланс между уровнями защиты и подвижностью. Правы те, кто говорит об изменчивости угроз, но мы постоянно изучаем новые идеи в сфере материалов и конструктивных решений».

Далее представитель RUAG отметил размывание границ между сценариями современных угроз и вызовы, которые эти сценарии ставят перед поставщиками материалов и систем защиты. «Сценарии угроз теперь не такие уж и определенные, какими были ранее. Различие между симметричными и асимметричными военными действиями стирается на наших глазах, в настоящее время необходимы гибридные решения, способные закрыть гораздо больший диапазон угроз».

Компания RUAG стремится соответствовать нынешним глобальным вызовам и разрабатывает комплекты защиты, устанавливаемые на самые разные машины, начиная от легких бронеавтомобилей 4×4 и кончая основными боевыми танками, например LEOPARD 2, и в связи с этим портфолио компании в этом секторе постоянно расширяется.

Далее представитель швейцарской фирмы продолжил: «Для немецкой БМП PUMA мы поставляем противоминную защиту наряду с другими компонентами защиты. RUAG взялась за разработку комплексной противоминной защиты, защиты от СВУ (самодельных взрывных устройств) и бронебойных снарядов для австрийских и бельгийских бронемашин PANDUR I. Производство и поставки наших баллистических комплектов Roof PRO для головного производителя идут полным ходом».

Высокотехнологичное арамидное волокно впервые было получено в 70-х годах прошлого века. Молекулы этого искусственного волокна характеризуются относительно прочными полимерными цепочками. Эти молекулы связаны сильными водородными связями, которые очень эффективно передают механические нагрузки, что позволяет использовать цепочки с относительно небольшой молекулярной массой. Компания Tejin всегда ищет новые способы оптимизации своих решений и чутко реагирует на потребности своих заказчиков, разрабатывая новые марки арамидного волокна. Каждая марка, от Тwaron до Technora и от Teijinconex до Sulfron, имеет свои собственные уникальные свойства и сферы применения с тем, чтобы потребители получили снаряжение, максимально удовлетворяющее современным требованиям

Вице-президент компании Alcoa Defense Маргарет Косентино отметила еще одну параллельную и в какой-то степени конкурирующую тенденцию в сфере защиты транспортных средств. По ее словам, ранее большое внимание уделялось дополнительному бронированию машин, участвовавших в операциях в Ираке и Афганистане, а сейчас происходит возвращение к скорости, проходимости и маневренности как функциям повышения боевой живучести. «Например, в специальных операциях развертывают сверхлегкие автомобили для боевых групп. Компания Alcoa работает с научным сообществом американской армии в рамках своей новой программы Mobile Protected Firepower с тем, чтобы получить как можно больше информации об инновационных материалах и выбрать технологии для защищенной высокоточной системы для стрельбы прямой наводкой».

Продукция компании Alcoa Defense увеличивает жизненный цикл военных машин, в ее портфолио входят изделия как для существующих, так и для новых транспортных средств. Действительно, многокомпонентные изделия Alcoa, включая полученные экструзией, штамповкой, литьем, а также полный диапазон катаных изделий, встречаются на тактических колесных машинах и наземных боевых машинах, начиная от алюминиевой брони на джипах HMWWV (как реакция на СВУ) и тяжелых грузовых автомобилях повышенной проходимости НЕМТТ, и заканчивая алюминиевыми компонентами для новых платформ, например бронеавтомобиля JLTV.

«Первое, компания Alcoa Defense использует в своей деятельности очень большой ассортимент материалов, ведь наш бизнес поделен поровну между алюминиевыми, титановыми и никелевыми изделиями, что позволяет нам работать с военными и головными производителями конечной продукции с целью получения нужного материала, сплава и термообработки для удовлетворения требований к особым задачам, — пояснила Косентино. — Второе, мы делаем акцент на полной вертикальной интеграции, от материала к форме изделия, к мехобработке и окончательной сборке. Повышение эффективности компании Alcoa способствует росту эффективности наших заказчиков и их конкурентоспособности».

Еще один поставщик систем защиты в сфере военных машин — компания QinetiQ North America (QNA). Противоосколочные подбои этой компании LAST Armor Spall Liner установлены на различных машинах категории MRAP американского производства, а ее энергопоглощающие сиденья BlastRide установлены в БМП и БТР разных стран. Джеф Риу, руководитель систем повышения живучести в этой компании заметил: «Кроме того, наши пассивные решения для защиты от РПГ Q-NET установлены на более чем 13000 машин по всему миру, например, они обеспечивают защиту таких машин как MAXXPRO, ПЛ-АТУ, НЕММТ и STRYKER, а также платформ других стран. Система защиты Q-NET имеет потенциал для установки на некоторые варианты бронеавтомобиля JLTV американских армии и морской пехоты».

Компания QNA также разрабатывает системы индивидуальной защиты для самолетов и вертолетов, при этом господин Риу также поделился некоторыми рецептами «секретного соуса» своей компании, которые заключаются в том, чтобы максимально полно учитывать потребности ее заказчиков касательно стоимости, массы и характеристик конечного продукта для того, чтобы предоставить им наилучшее решение. «Мы достигли этого, работая с множеством материалов с превосходными характеристиками, включая катанную броневую сталь, различные сорта керамики и новейшие баллистические волокна высочайшего качества. Мы также работаем не покладая рук, разрабатывая новые инновационные решения, например наши энергопоглощающие сиденья и нашу технологию ослабления действия взрывной волны BlastPro».

Сотрудничество и партнерство

Одна из животрепещущих тем, затронутая в дискуссии представителей бизнеса защитных материалов, касается заключения соглашений с множеством поставщиков и других партнеров (в некоторых случаях речь идет о сотнях организаций) помимо соглашений по эксклюзивному партнерству, являющихся обычным делом в других сегментах оборонного рынка.

На примере своей компании Марко Маник рассказал о стремлении DSM к инновациям и оптимизации новых технологий в своей партнерской сети и о внутренних инвестициях на научные разработки.

Компания DSM предпочитает партнеров в оборонной и смежной с ней сфере обеспечения безопасности, и некоторые из этих партнеров имеют с ней более прочные связи благодаря своей способности внедрять технические новинки. «Если у нас есть партнер, который имеет способность вносить инновации быстрее всех, то он имеет преимущество, поскольку помимо наших изделий есть ведь и конечные продукты. Вот почему нам необходимо работать с партнерами, которые в какой-то мере соответствуют нашей скорости инноваций», — подчеркнул Маник.

Последним на данный момент бизнес-партнером компании DSM Dyneema стала фирма First Armour, дочернее предприятие KADDB Investment Group. В июне 2016 года First Armour показала легкую панель-вкладыш, носимую в комбинации с защитным жилетом. Новый вкладыш от First Armour изготовлен из материала Dyneema HB212. Этот слоистый композиционный материал на основе сверхвысокомолекулярного полиэтилена отлично подходит для легких прочных систем защиты, который создаются с использованием технологии DYNEEMA Force Multiplier.

Легкие защитные вкладыши производства компании ЗМ Ceradyne обеспечивают защиту туловища от огня стрелкового оружия. Ceradyne начала поставки вкладышей для бронежилетов в июне 2016 года на месяц раньше срока. По графику компания должна завершить поставки по этому заказу к концу 2017 года

Компания First Armour в скором времени предложит системы нательной защиты нескольких типов на основе различных материалов с высокими характеристиками разработки компании DYNEEMA.

В начале прошлого года еще один партнер DSM, Point Blank Enterprises, представила свою систему нательной защиты ALPHA ELITE Black, расширяющую линейку изделий ALPHA ELITE. «Новейшая модель ALPHA ELITE Black, защищающая от пуль стрелкового оружия, представляет собой усовершенствование предыдущего продукта, поскольку снижает вес на 17% при том же уровне защиты», — говорится в пресс-релизе компании. В бронежилете ALPHA ELITE Black использована технология нового поколения DYNEEMA Force Multiplier от компании DSM.

Компания RUAG также не обходит стороной ни одну организацию в этой сфере, стремясь к взаимовыгодному сотрудничеству. Представитель RUAG пояснил, что компания «регулярно изучает рынок на предмет новых разработок и материалов; и мы гордимся качеством наших тестов и испытаний, которые мы проводим с целью точного определения защитных свойств материалов. Это позволяет RUAG адаптировать решения защиты под любое транспортное средство и угрозу при оптимальной массе и стоимости».

Господин Риу из QNA отметил: «Мы создали прочные связи с некоторыми ведущими производителями продвинутой керамики, баллистических материалов и композитных волокон. Использование этих связей позволяет нам разрабатывать и поставлять продукты, которые превосходят изделия наших конкурентов».

Компания DuPont является еще одним поставщиком, которая заняла «прочную позицию» в сфере поставки материала, используемого в различных приложениях. Например, технология синтетического волокна Кевлар находит самое разное применение — различные бронежилеты, вставки, шлемы, защита конечностей и бронирование транспортных средств. Все эти изделия повышают уровни живучести личного состава, при этом потребители получают защитный материал разной степени «мягкости» или «твердости» (распространенные термины в этом секторе). «Мягкой защитой называют жилеты и другие элементы снаряжения, которые зачастую изготавливаются из тканеволоконных материалов и других гибких структур для улучшения посадки по фигуре, комфорта и мобильности владельцев, — пояснил главный технолог компании DuPont Protection Solutions Джозеф Хованек. — Твердой защитой называют более жесткие композитные структуры, например вставки, шлемы, а также компоненты защиты транспортных средств, для которых компания DuPont в дополнение к Кевлару предлагает полиэтиленовые листы Tensylon».

Хованек рассказал об одном из аспектов бизнес-модели DuPont, заметив, что компания поставляет волокна, ткани и другие структуры из Кевлара ведущим производителям жилетов, шлемов и бронемашин, которое используют эти материалы в проектировании и производстве своей продукции. Отраслевой эксперт добавил: «Мы делаем упор на развитии локализованных решений, ведущие производители работают с четырьмя нашими крупными техническими центрами в разных странах».

Помимо QNA и других компаний, упомянутых ранее и поставляющих продукцию различным конечным пользователям, стоит отметить еще одну фирму, работающую в нескольких смежных областях. Компания Combat Clothing Australia (CCA) Protect является глобальным поставщиком в оборонном секторе и сфере систем безопасности, имея богатый опыт в создании и производстве баллистической защиты для людей, наземных платформ и авиации. Коммерческий директор компании Ли О’Шиа отметил, что «CCA Protect работает на рынках Австралии, Соединенных Штатов, Гонконга, Малайзии, Сингапура, ОАЭ, Новой Зеландии и Папуа — Новой Гвинеи».

В частности, компания CCA Protect поставляет твердые и мягкие системы нательной защиты вплоть до Уровня IV, а также броню для транспортных средств, способную противостоять противотанковым снарядам. О’Шиа продолжил: «Для обеспечения баллистической защиты вертолетов австралийских вооруженных сил UH-60 BLACKHAWK и СН-47 CHINOOK были выбраны продвинутые решения бронирования от компании CCA Protect. Производственные мощности CCA Protect позволяют изготавливать большие одинарные броневые панели, что делает их идеальным решением для австралийского проекта Land 400 Phase 2». В рамках этого проекта Австралия обновит и модернизирует свой парк боевых разведывательных машин.

Компания CCA Protect для удовлетворения требований своих зарубежных заказчиков проводит тщательный анализ решений с целью достижения баланса между стоимостью, мобильностью, защитой и массой. О’Шиа в заключение сказал, что «быстро меняющееся боевое пространство постоянно способствует продвижению инноваций в промышленности баллистической защиты. Современные производство и опытные инженеры компании CCA Protect позволяют выполнять эти сложные задачи. Сочетание продвинутых композиционных материалов и уникальных методик соединения материалов позволяет создавать сверхлегкие, прочные и тонкие защитные материалы».

Швейцарская компания Garant разрабатывает современные решения баллистической защиты FirmLiner и FlexLiner для приложений разных типов. Наряду с применением новейших материалов, являющихся следствием интенсивной научно-исследовательской деятельности, компания Garant также обладает богатым опытом, полученным при выполнении долгосрочных программ совместно с поставщиками материалов и конечными потребителями. К популярным и широко используемым материалам относятся параарамид, полиэтилен, полипропилен и стекловолокно.

Прозрачная шпинельная керамика для морских приложений

Прозрачная шпинель (MgAl2O4) в настоящее время является предпочтительным материалом для использования в различных морских и других оборонных приложениях. Она представляет собой кристаллический материал с кубический решеткой, который всё в больших масштабах используется для защиты различных корабельных систем, включая сенсоры, защитные и «умные» материалы и вооружение.

Алюмомагнезиальная шпинель является одним из кандидатов на роль прочного наружного слоя в прозрачной броне. На рисунке листы двух типов, мелкозернистая шпинель с номинальным средним размером зерен 0,6 микрон и 1,6 микрон и бимодальная зернистая шпинель с крупными зернами размером 250 микрон в мелкозернистой (5-20 микрон) матрице толщиной 6 мм, которые обстреляны бронебойными пулями калибра 7,62 мм на скоростях 850 м/с и 1100 м/с. Также показан лист оксинитридного алюминия (AION) — продвинутая прозрачная поликристаллическая керамика (изготовленная из порошка) с кубической кристаллической шпинельной структурой

Вдобавок к высокой прочности шпинельная керамика обладает превосходной пропускной способностью, начиная от ультрафиолетовых лучей (0,2 мкм) и заканчивая средней инфракрасной областью спектра (5 мкм). Для оптронных мачт атомных подводных лодок американских ВМС класса VIRGINIA используется одинарное стекло из шпинели, что повышает живучесть и значительно снижает объем обслуживания и стоимость жизненного цикла. Ранее на оптронной мачте производства L-3 КЕО устанавливалось кремниевое стекло и кристаллический германий для пропуска видимого света и лучей в средней инфракрасной области спектра соответственно. Оба этих материала, однако, оказались недостаточно прочными и склонными к повреждениям, несмотря на тот факт, что их толщина составляла по 3,8 см. Проблема состояла в том, как изготовить окно из толстой шпинели. По данным исследований, шпинельная керамика толщиной 3,8 см, процесс изготовления которой основан на горячем прессовании, имеет очень хорошие оптические свойства.

Мостик американского эсминца класса ZUMWALT (DDG 1000) также оснащен большими окнами высокой прочности, которые пропускают видимый свет и ИК-волны с длиной волны 5 мкм и которые должны выдерживать удары волн силой до 0,56 кг/см2. Поскольку процесс горячего прессования масштабируется до больших размеров, окно мостика может быть изготовлено из одного большого куска шпинели. И наоборот, оно может быть изготовлено посредством краевой диффузии, соединяющей два или более мелких окон в одно. Подразделение по прикладной оптике Научно-исследовательской лаборатории ВМС США (NRL) продемонстрировало осуществимость обоих этих подходов.

В Лаборатории отметили, что традиционным методом высокотемпературного выращивания из расплава (>2000°С) из монокристаллической шпинели сложно изготовить лист размерами более нескольких миллиметров. В процессе решения этой проблемы в NRL определили, что плохое качество коммерческой шпинельной керамики связано с неравномерным смешением спекающей добавки (фторид лития) с порошком шпинели, что ведет к пористости и захвату (остатку в конечном продукте) этой самой спекающей добавки. Ученые из NRL разработали патентованный процесс равномерного покрытия спекающей добавкой каждой частицы порошка шпинели, который позволяет удаление добавки во время процесса горячего прессования при температуре около 1600°С. По данным NRL, это позволяет изготавливать полностью уплотненную однородно прозрачную шпинельную керамику с высокими оптическими свойствами, при этом процесс масштабируем и позволяет изготавливать большие окна.

Созданная для агрессивной среды

Прозрачная шпинельная керамика применяется и в других оборонных приложениях. Среди них лазеры большой мощности, разрабатываемые для оружия направленной энергии. С оптической точки зрения одним из самых проблемных мест является выходная линза (окно), поскольку стекло для таких систем не имеет достаточно хороших тепловых, оптических и механических свойств. Причина в том, что окна из стекла обладают очень низкой теплопроводностью, приводящей к термическому удару. По словам ученых из NRL, небольшая прочность стекла также не позволяет использовать его в агрессивных средах. С другой стороны, превосходная прочность шпинели позволяет применять ее в неблагоприятных условиях, а ее высокая прочность позволяет использовать более тонкие окна, что снижает массу. Лаборатория NRL разработала технологию сверхчистого порошка шпинели, который был использован для изготовления шпинельной керамики с рекордно низкими потерями на поглощение 6 ррm (частиц на миллион)/см при длине волны 1,06 мкм.

Шпинельная керамика с высокими оптическими свойствами также используется для изготовления прочных теплопрозрачных обтекателей для ракет, пропускающих инфракрасный сигнал. Как пишут в открытых источниках, существующие материалы, например кристаллический кремний, непрочны и не обеспечивают пропускание видимого света. Другой материал, сапфир (a-Al2O3) имеет ограниченное пропускание при длине волны 5мкм. Сапфир чрезвычайно стоек к механическим повреждениям, поскольку имеет замечательную твердость (9 по шкале Мооса); это самый твердый материал после алмаза и карборунда (a-SiC). Но шпинель отлично пропускает видимый свет и имеет лучший коэффициент пропускания по сравнению с сапфиром на длине 5 мкм. Стремясь продемонстрировать практическую применимость шпинели, ученые из NRL изменили процесс горячего прессования и с успехом изготовили обтекатели из этого материала.

Доступность шпинельной керамики с высокими оптическими свойствами также позволит изготавливать легкие противовзрывные экраны и очки для индивидуальной защиты от СВУ, а также конформные окна для систем наблюдения. Исследования, проведенные в 2013 году, показали, что алюмомагнезиальная шпинель является отличным кандидатом на наружные упрочненные слои прозрачной брони. Исследователи, проводившие систематические исследования осколкообразования трех типов шпинельной керамики, доказали, что режим осколкообразования является одним из ключевых параметров, влияющих на баллистическое сопротивление керамики.

Австралийская компания CCA Protect поставляет свою продукцию для оборонной сферы и сферы обеспечения безопасности, имея успешный опыт в проектировании и производстве баллистической защиты для людей, транспортных средств и авиации. Компания для удовлетворения требований своих зарубежных заказчиков проводит тщательный анализ решений с целью достижения баланса между стоимостью, мобильностью, защитой и массой

О новейших разработках и прогнозах на будущее

Вот уже почти сто лет компания Alcoa Defense держит руку на пульсе инновационных технологий, являясь надежным партерном и поставщиком военных структур, ее продукция позволяет поддерживать защиту наземных, воздушных и морских платформ вооружения на самом высоком уровне.

Вице-президент компании Alcoa Defense Маргарет Косентино отметила, что одним из перспективных направлений развития является технология штампования крупных металлических деталей. Прочность монолитной детали гораздо выше, при этом в процессе штамповки можно эффективнее распределять металл заготовки в зависимости от нагрузок, действующих на те или иные зоны детали. Столь мощная конструктивная идея стала достижима сегодня благодаря инновациям Alcoa. Компания Alcoa, работая с американской армией и DARPA (Управление перспективных оборонных исследований), довела эту идею до реального воплощения, разработав технологию производства самого большого в мире цельноштампованного алюминиевого корпуса для боевых машин — никто в мире не изготавливает таких больших деталей в закрытых штампах.

Косентино рассказала о перспективах этого достижения. «Эта, изготовленная по прорывной технологии, штампованная деталь заменяет нижнюю часть корпуса боевой машины — цельный кусок прочнее традиционных сварных корпусов, — повышая в итоге выживаемость экипажа. Кроме того, технологический процесс разработки Alcoa снижает массу машины, время, затрачиваемое на ее сборку, и соответственно стоимость. Если конструктивно необходим более высокий уровень защиты (то есть больше металла) в определенных зонах, то с помощью штамповки легко можно этого добиться. Еще одно преимущество штамповки заключается в том, что нам в процессе конструирования становится проще сделать форму детали ближе к окончательной, что позволяет уменьшить объем механической обработки».

Компания Alcoa активно сотрудничает с военными в сфере инновационных материалов и процессов производства с целью дальнейшего повышения уровня защиты боевых и тактических машин и достижения превосходства по этому параметру над машинами вероятного противника. «Мы в прошлом году подписали пятилетний контракт с американской армией стоимостью до 50 миллионов долларов по совместной работе, направленной на разработку решений из алюминиевых сплавов, повышающих боевую живучесть, — подчеркнула Косентино. — Мы тесно сотрудничали с американскими военными и совместно с ними разработали штампованную монолитную нижнюю часть корпуса для боевых машин. За счет исключения сварных швов мы можем значительно повысить уровень живучести при применении как СВУ, так и других угроз. За счет уменьшения количества деталей и повышения эффективности цепочки поставок мы приходим к более доступному решению. Мы считаем, что, сочетая такие современные решения по пассивному бронированию, как например монолитный корпус, с усовершенствованными системами активной защиты, можно получить наилучший пакет боевой устойчивости для наших наземных машин».

Компания Alcoa получила пятилетний контракт от американской армии стоимостью 50 миллионов долларов на исследовательские проекты и разработку инновационных легких решений для наземных боевых машин, например монолитных корпусов для них

Компания Ceradyne, играющая заметную роль в сфере систем персональной защиты, проводит заключительный этап квалификационных испытаний системы зашиты туловища VTP (Vital Torso Protection), входящей в программу американской армии по системе защиты солдата SPS (Soldier Protection System). VTP поможет армии добиться своей цели и снизить вес вкладышей для бронежилетов, при этом сохранив требуемый уровень защиты. Шерил Ингстад, руководитель направления перспективной керамики в компании ЗМ, добавила: «В рамках программы SPS мы в настоящее время также разрабатываем интегрированную систему защиты головы Integrated Head Protection System, которая позволит армии получить шлем следующего поколения. Опыт компании ЗМ в создании единых и удобных систем защиты для коммерческого сегмента поможет нам максимально точно удовлетворить потребности военных заказчиков».

Работая также в «родственной» сфере обеспечения безопасности, компания Ceradyne поставит правоохранительным органам США свои шлемы UltraLight Weight Ballistic Bump Helmet N49 (ULW-BBH N49). «Этот шлем также хорошо подходит для специальных сил. В нем применена патентованная безболтовая конструкция, а масса чистого шлема без подкладки и т.д. составляет всего 575 грамм».

Поиск новых решений также является приоритетной деятельностью компании DuPont, которая, по словам главного технолога этой компании Джозефа Хованека, постоянно использует свой научный и практический опыт для изучения и разработки новых продвинутых материалов. «Недавно мы разработали несколько новых материалов для жесткой и мягкой защиты, включая изделия с однонаправленной и хаотичной ориентацией волокон Кевлара для защиты от колющего оружия, а также несколько изделий из Тенсилона (Tensyion)», — добавил он.

Господин Риу из компании QNA помимо оценки нового снаряжения индивидуальной защиты дал также свою оценку тому, как отрасль будет реагировать на стремление армии повысить безопасность своей техники и личного состава. «В компании QNA мы постоянно расширяем рамки возможного для того, чтобы достичь лучших многоударных (способность выдерживать множественные попадания) характеристик наших продвинутых композиционных материалов в комбинации со снижением веса новых систем, и будем работать с нашими заказчиками по развертыванию в подразделениях этих решений. Мы также работаем над тем, чтобы представить на рынке новые решения по пассивной и активной защите от РПГ».

Синтетическое волокно Кевлар компании DuPont получило широкое распространение и пользуется большой популярностью у производителей различных систем защиты и их заказчиков. Из него изготавливаются различная нательная защита (баллистические жилеты, вставки, шлемы, налокотники, наколенники), а также комплекты для транспортных средств

Риу далее выразил свое мнение по поводу тенденций ближайшего времени: «Мы видим не снижающуюся угрозу мин и самодельных взрывных устройств (СВУ), что лишь способствует росту потребности в легких решениях, которые могут включаться либо в конструкцию машины, либо использоваться как дополнительный комплект. Наши высококачественные противоосколочные подбои, а также энергопоглощающие сиденья и напольные противовзрывные решения позволят производителям транспортных средств получить экономичные решения, которые дадут бойцу защиту высочайшего уровня».

Господин Хованек из компании DuPont видит рост и непрерывное развитие в этом секторе: «Постоянно растет число асимметричных угроз в мире для военных и правоохранителей, и мы понимаем, что все большему числу военных и военизированных структур требуется защита от различных угроз, как баллистических, так и небаллистических. Мы также ожидаем усиления так называемой тенденции «обязательного ношения», то есть ключевым требованием в следующие два-три года станет удобство, хорошая подгонка по фигуре и гибкость (в прямом смысле) элементов нательной защиты».

Защита бронированных машин

Мировые военные расходы на бронированные машины и индивидуальное защитное снаряжение исчисляются многими нулями. Только Соединенных Штаты в 2016 году потратили на это, по самым скромным оценкам, 30 миллиардов долларов.

В августе 2016 года британская компания Permali Gloucester объявила о поставке композиционной брони для британской боевой машины AJAX в соответствии с контрактом стоимостью 15 миллионов фунтов стерлингов, выданным General Dynamics European Land Systems (GDELS),

По данным компании Permali, композиционные материалы станут неотъемлемым элементом баллистической защиты этой машины. Британское министерство обороны заказало 589 этих средних боевых бронированных платформ.

Решения компании Permah базируются на легких пассивных баллистических и взрывостойких защитных панелях (испытываемых в соответствии со стандартами STANAG 4569 и АЕР-55), которые изготавливаются из стекла, арамида или сверхвысокомолекулярного полиэтилена UHMWPE (ultra high molecular weight polyethylene), а также термореактивной резины и современных термопластичных полимеров.

«Они могут также включать керамические плитки для защиты от бронебойных снарядов и алюминиевые или стальные облицовки для придания большей жесткости или повышения уровней защиты. Панели могут быть поставлены в качестве дополнительной модернизации или интегрированы в совершенно новые платформы. Работа в тесном сотрудничестве с потребителями и производителями военных транспортных средств позволяет оптимизировать решения по бронированию, повысить уровень защиты и снизить массу конечного продукта», — пояснил представитель компании.

Одним из инновационных решений компании можно назвать полиуретановое покрытие Tufshield, обеспечивающее защиту от неблагоприятных внешних воздействий. Кроме того, комплекты бронирования от компании Permali стоят на многих британских платформах, включая гусеничные машины CVRT, VVARTMOG и VIKING, а также на тяжелых колесных тягачах и топливозаправщиках производства американской Oshkosh. Кроме того, компания разработала комплект бронирования для автомобиля с открытым верхом HMT EXTENDA компании Supacat. Kак и для других машин сил специального назначения, ему не требуется зашита верхней части минимального уровня, поскольку солдаты должны иметь максимальный уровень владения обстановкой при выполнении разведывательных задач, а также непосредственном боевом контакте. Композиционные баллистические панели для нижней части этого автомобиля будут поставлены компании Supacat в 2017-2018 годы.

Автомобиль для сил специальных операций HMT EXTENDA компании Supacat

Директор Управления военной техники и снабжения британского министерства обороны генерал Роберт Райс пояснил: «Новая бронемашина AJAX является основой новых британских бригад Strike, она дает способность вооруженным силам реагировать быстро и эффективно практически на любом типе местности. Теперь британские боевые машины следующего поколения имеют защиту мирового класса».

Говоря о том, что компания Permali в настоящее время работает в гораздо более тесной взаимосвязи с головными производителями конечной продукции, начиная с самых ранних этапов проектирования и разработки боевых машин, ее представитель заметил, что броня из керамического композиционного материала предлагает гораздо более высокие уровни защиты по сравнению с металлической броней. В большей степени это касается решений защиты от таких угроз, как стрелковое оружие и крупнокалиберные пулеметы и даже среднекалиберные пушки и СВУ; последние были просто бичом коалиционных сил, действовавших более десятилетия в Ираке и Афганистане.

«По каждой из этих программ мы работали с учетом типа платформы, мнения конечных пользователей и министерства обороны, имея перед собой цель — поставить адаптированные решения, которые удовлетворяли бы сложным техническим и проектным требованиям», — добавил он.

Британские предложения по защите бронированных машин

Еще одной крупной инициативой британского министерства обороны является программа модернизации основного боевого танка (ОБТ) CHALLENGER 2, ради победы в которой компании Lockheed Martin и Elbit Systems объединили свои силы и объявили об этом позже всех в августе 2016 года. По программе общей стоимостью более 600 миллионов фунтов предусматривается модернизация до 227 ОБТ. За контракт также боролись компании BAE Systems и General Dynamics, Rheinmetall, RUAG, Krauss-Maffei Wegman (KMW) и CMI Defence/Ricardo.

В соответствии с условиями объявленного британским министерством обороны в апреле 2016 года конкурса по бронированным машинам, в предложениях должны быть учтены «возможные будущие требования». Программа, получившая обозначение CR2 LEP (CHALLENGER 2 Life Extension Project — увеличение срока службы танка CHALLENGER 2), позволит продлить срок его службы с 2025 по 2035 год «для того, чтобы сохранить возможности маневренного высокоточного огня прямой наводкой во всем широком спектре военных действий».

Впрочем, имеется довольно мало подробностей касательно замены или модернизации композитной брони Chobham 2 танка CHALLENGER 2, которая обеспечивает защиту от огня стрелкового оружия, РПГ и различных СВУ, включая заряды типа «ударное ядро». Дополнительные модернизации, как ожидается, будут заключаться в установке на этот ОБТ комплексов активной защиты. В этой связи Лаборатория военно-прикладных исследований британского Минобороны в июле 2016 года заключила контракт с компанией QinetiQ на рассмотрение и оценку нескольких систем, в том числе комплекса MUSS разработки Airbus Defence & Space.

Министерство обороны 23 декабря 2016 года объявило о том, что по программе CR2 LEP выбрало двух финалистов — компании BAE Systems и Rheinmetall. Минобороны выделит каждой из них по 23 миллиона фунтов на разработку программы обновления, после чего выберет победителя и подпишет с ним контракт на модернизацию танка CHALLENGER 2 до модификации Мк2 и последующее производство до 2019 года.

Компания IBD Deisenroth Engineering в настоящее время активно продвигает свою новейшую разработку в сфере композитной керамики. В компании пояснили, что решения по керамической защите дают большую гибкость и, следовательно, позволяют получить более высокие уровни защиты для «более сложных поверхностей» современных ОБТ, БМП и БТР по сравнению с более традиционными материалами из более тяжелой стали. IBD стала первой компанией в сфере разработки цельных деталей из композиционных материалов для уязвимых зон, включая колесные арки и спонсоны, ведь до этого керамическая защита собиралась только из плоских панелей.

Компания IBD, представившая свои перспективные решения на выставке Eurosatory 2016, сделала акцент на создании трехмерных фасонных профилей, изготавливаемых из керамических плиток, которые удовлетворяют требованиям к защите в соответствии с Уровнями 5 и 6 стандарта НАТО STANAG 4569. Кроме того, подобные решения могут с успехом применяться для защиты от СВУ и зарядов типа «ударное ядро».

В компании также отметили, что переход от стали к керамическим композиционным материалам влечет за собой значительное снижение массы бронированных машин, что позволяет добавить вооружение и оборудование для разведки, наблюдения и управления в соответствии с оперативными потребностями.

Динамическая защита (реактивная броня) с низким уровнем осколкообразования, названная HL-Schutz, а ранее известная под обозначением CLARA (Composite Lightweight Adaptable Reactive Armour — легкая адаптивная композитная реактивная броня), основывается на тех же принципах, что и традиционная технология динамической защиты.

Новая концепция нечувствительной навесной брони, разработанная компанией Dynamit Nobel Defence (DND), представляет собой комбинацию панелей из композиционных материалов и совершенно нового малочувствительного взрывчатого вещества с низкой скоростью горения. Это ВВ может выдержать попадание пуль и снарядов, выпущенных из пулеметов и малокалиберных пушек, осколков, воздействие огня и молнии. Реактивные блоки инициируются от воздействия кумулятивной струи. Только такая струя создает достаточно энергии для инициации содержащегося в блоке ВВ, которое, детонируя, отклоняет и тем самым снижает характеристики бронепробивания кумулятивной струи. Также блоки динамической защиты невосприимчивы к воздействию окружающей среды любого типа и попаданию пули или даже снаряда среднего калибра.

Легкая малочувствительная навесная броня HL Schutz разработки компании Dynamit Nobel Defence, базирующаяся на тех же принципах, что и традиционная динамическая защита, предназначена для защиты от всего спектра кумулятивных боеприпасов

В зависимости от типа машины и требований комплект защиты HL может либо непосредственно устанавливаться на основную броню машины, либо в комбинации с дополнительной броней (например, броневым листом) что повышает уровень защиты от бронебойных снарядов. В этом случае она устанавливается между основной броней и блоками ДЗ. Две панели уложены одна на другую, нижняя весит около 40 кг, а верхняя около 20 кг. Средняя масса такой динамической защиты составляет примерно 260 кг/м2. Подобная система снижает воздействие кумулятивной струи, а также обеспечивает дополнительную защиту от пуль крупного калибра, вплоть до отстрелянных из пулемета 14,5-мм бронебойных зажигательных.

При установке на бронемашину блоки динамической защиты HL-Schutz устанавливаются под разными углами. Подобное «плавное» размещение позволяет получить дополнительное пространство за системой защиты, которое можно использовать для укладки снаряжения. Но, самое главное, это позволяет получить оптимальный уровень защиты от ручных противотанковых гранатометов.

При детонации энергетического материала, наполняющего блоки, не образуется никаких осколков, разлетающихся от машины в разные стороны, то есть до минимума сводится риск косвенных потерь среди пехотинцев, находящихся в непосредственной близости от машин. За несколько миллисекунд композитный материал фрагментируется в клубок волокон. Кроме того, концепция динамической защиты HL-Schutz нацелена на минимизацию осколкообразования внутри машины, таким образом, снижая заброневое поражение экипажа и оборудования.

Одной из важнейших характеристик системы HL-Schutz является то, что если инициируется один реактивный блок, цепной реакции не случится и соседние блоки не сдетонируют. Это достигнуто благодаря особой конструкции отдельных плиток и использованию специального малочувствительного ВВ.

LEOPARD 2A4 теперь цифровой на 100%

В начале прошлого года компания RUAG Defence показала то, что компания называет первым в мире «стопроцентно» цифровым ОБТ LEOPARD 2A4. Возможно, проект был специально разработан как модернизация на среднем этапе эксплуатации, что позволяет гибче подстраиваться под потребности каждого заказчика. По данным компании RUAG Defence, последняя концепция промежуточной модернизации для ОБТ LEOPARD 2A4 представляет собой еще один новаторский рубеж, достигнутый ею. В связи с этим компания скромно называет себя «единственным поставщиком на рынке, способным предложить полностью цифровую модель».

Цифровая башня танка LEOPARD 2А4, разработанная компанией RUAG Defence, на выставке DVD 2016

Разведывательные и командные системы тесно взаимосвязаны, то есть боевая задача может быть успешно выполнена в соответствии с поставленным заданием только, если релевантная информация корректно прошла по всем каналам передачи данных. Благодаря открытым интерфейсам теперь стало возможным посылать и принимать речевые сообщения, изображения и данные в любой момент и в самых неблагоприятных условиях.

Особо стоит отметить обновленную систему управления огнем танка, которая была полностью переработана компанией RUAG Defence, и теперь благодаря универсальным интерфейсам может легко комбинироваться с существующими и новыми системами, например системой управления боем или программирования боеприпасов. Современная СУО поддерживает все типы боеприпасов и, как следствие, имеет высокую функциональную гибкость. Цифровая модернизация позволила вывести устаревающий танк на новый уровень и значительно повысить его боевые возможности.

Микрозащита

Еще одно направление разработки в области систем защиты ОБТ, БТР и БМП — это так называемая «микрозащита» специфических элементов транспортных средств, например топливных баков. Растущий спрос на этом рынке позволил британской компании Permali выйти на американский рынок совместно с местной компанией HIT (High Impact Technology) и представить там свою систему герметизации топливных баков BattleJacket Fuel Cell Containment System (FCCS).

Система BattleJacket, базирующаяся на технологии самогерметизации при помощи распыляемого эластомерного покрытия, может применяться на изделиях из металла, керамики и пластика. Она защищает компоненты машины не только от коррозии и истирания, но также от излишнего нагрева.

Система FCCS, предназначенная для предотвращения протечек от попадания пуль, при помощи специальных инструментов может наноситься методом распыления на поверхности машин, уже развернутых на небольших передовых базах и ремонтных участках.

В компании Permali подтвердили, что эта технология будет включена в программу по новой боевой машине AJAX, а также интегрирована в машины семейства НМТ EXTENDA от Supacat.

Компания HIT со своим решением BattleGuard, которое она называет «физическим противопульным и противовзрывным барьером для защиты передовых баз и блокпостов», также вышла на рынок тактической защиты.

Чешская армия в настоящее время рассматривает схожую технологию для защиты личного состава от пуль и осколков. Разрабатывавшаяся с 2014 года военным исследовательским институтом Military Research Institute (MRI), система куполообразной формы (фото ниже) прошла серию противовзрывных и квалификационных испытаний в чешских вооруженных силах в середине 2016 года.



Внутреннее пространство шириной 90 см между двумя слоями из алюминиевой брони может заполняться корундовыми шариками, изоляционными материалами и даже песком с целью поглощения кинетической энергии пуль и осколков. На сегодняшний день противовзрывные испытания подтвердили стойкость системы при подрыве 10 кг тротила на дистанции 10 метров.

Внутри купола может разместиться до шести человек, пространство может быть разделено на две зоны площадью 5,6 м² и 7,8 м². По данным MRI, система перевозится по воздуху, земле или морю и собирается за 4 часа, но при этом необходимы специальные инструменты.

Персональная защита

Между тем, для систем баллистической защиты, в настоящее время носимых пехотинцами и спецназовцами, например бронежилетов и касок, сохраняется тенденция повышения уровня модульности с тем, чтобы их можно было модернизировать в зависимости от уровня защиты, необходимого для конкретной боевой задачи.

Например, американское командование силами специальных операций выполняет программу FTHS (Family of Tactical Headbome Systems — семейство тактических носимых на голове систем), в рамках которой разрабатывается базовый противоударный шлем с дополнительным комплектом повышения уровня противопульной защиты. Компании Revision Military и ЗМ Ceradyne получили контракт летом прошлого года на изучение предлагаемых на рынке решений.

Семейство тактических шлемов FTHS разработки компании Revision Military

Выбранный шлем FTHS, начиная с сентября 2017 года, начнет поступать на смену штатным шлемам Ops Core FAST. Он обеспечит защиту от 9-мм и 7,62-мм пуль, а также от осколков и тупых травм за счет модульных и многослойных систем подбивки внутри самого шлема.

Компания Revision Military предлагает многопользовательский шлем Multi-Use Bump Shell весом 2,3 кг, впервые представленный на конференции промышленности сил специальных операций SOFIC (Special Operations Forces Industry Conference) в мае 2016 года с дополнительным противопульным комплектом, устанавливаемым поверх базового корпуса шлема.

По словам господина Маника из компании DSM Dyneema, баллистические материалы, используемые в этих сферах, продолжают играть «очень значительную роль».

«Мы ожидаем, что основной рост в оборонном секторе будет связан с программами по модернизации, которым необходимы новые технологии. Многие страны, например США, Великобритания, Бразилия и Индия, модернизируют свои вооруженные силы. Хотя сегодня потребность в большем количестве военнослужащих для участия в глобальных конфликтах, по всей видимости, снижается, массовые беспорядки и рост угрозы терроризма во всем мире способствуют прогрессу в новых технологиях. Эта ситуация также стал причиной того, что возможности для роста в персональной защите обогнали возможности для роста в защите транспортных средств, хотя эта сфера и остается до сих пор очень важной».

Говоря о нынешних тенденциях в технологиях защиты, связанных с бронежилетами и боевыми шлемами, он подчеркнул, что производители озабочены снижением размеров и массы, а военное руководство стремится получить более легкие системы с целью повышения удобства и свободы движений.

Глядя в будущее, копания Dyneema также учитывает распространение особых типов боеприпасов, так как многие вооруженные силы стремятся уйти от штурмовых винтовок и автоматов традиционных калибров 5,56 мм и 7,62 мм. В появлении пуль калибров 6,5 мм и 6,8 мм, а также российских пуль калибра 5,45 мм, компания видит новую баллистическую угрозу мирового масштаба». По словам Маника, «специальные патроны для пистолетов и винтовок имеют большую энергию пробивания и легко образуют осколки по сравнению со стандартными патронами. К сожалению, их распространение уже ничто не может остановить. Заказчики просят новые материалы, которые смогут защитить их от новых пуль. Это постоянная гонка между преступным миром и промышленностью систем индивидуальной защиты. Шлемы, бронежилеты и вкладыши к ним разных типов открывают значительные возможности для роста. Сфера шлемов в настоящее время переживает трансформацию, поскольку существующие изделия на базе модели для американской армии заменяются более легкими моделями».

Далее он отметил рост спроса на вставки для бронежилетов, связав это с ростом озабоченности, вызванной широким распространением и легкой доступностью автоматов АК-47 и AR-15 и им подобным. «В рамках программ модернизации, как военные, так и правоохранительные органы покупают более удобные жилеты с меньшим весом. Хотя эти предметы покупаются в таком порядке — жилет, шлем и вставные пластины — они все играют свою ключевую роль в полноценной защите».

Непрерывные изменения

Инновации, направленные на повышение поражающего действия оружия, и совершенствование тактических приемов позволяют компаниям в сфере защитных материалов оставаться динамичными и адаптивными. Эти компании продолжат наращивать инновационные темпы с целью насыщения рынка новыми материалами и другими передовыми технологиями. Подобным же образом, эти компании будут подыскивать себе партнеров, чтобы быстрее донести свои решения в сфере защиты заказчикам из военных и правоохранительных структур.

На конференции SOFIC компания Revision представила свой новый универсальный противоударный шлем с баллистическими возможностями. К базовому противоударному шлему идут два накладных комплекта, что позволяет владельцу шлема повышать уровень защиты в зависимости от уровня угрозы

Потребности в хорошо защищенных личном составе, транспортных средствах и военных базах будут расти, поскольку боевая эффективность близких по боевой мощи и технологическому уровню противников продолжит свой рост. Впрочем, эти потребности должны быть сбалансированы модульностью и мобильностью, поскольку современное оперативное пространство определяет необходимость в быстрых и маневренных силах, способных действовать в экспедиционном стиле и вдали от мест постоянного дислоцирования.

источник
